Das innovative Design der AKM Servomotoren wird stetig überarbeitet und optimiert. Im Verbund mit den neuen Servoverstärkern setzen die bewährten Servomotoren neue Maßstäbe in Sachen Servoleistung und bietet präzise Antriebssteuerung sowie sehr viel Leistung.

Merkmale der Kollmorgen Servomotoren

8 Rahmengrößen (40 bis 260 mm)
28 Gehäuse- und Baulängenkombinationen
Mehrere Wicklungen für Niederspannung 120/240/400/480 V AC-Betrieb
Flexible Flanschmontage- und Wellenoptionen
Branchenweit geringstes Cogging ermölicht einen äußerst ruhigen Lauf
Vielfältige Feedbackoptionen für hohe Leistung und Präzisionsanwendungen sowie raue Umgebungen
Unerreichte Anpassungsmöglichkeiten - spezielle Wicklungen, Wellen und vieles mehr

Abmessungen der Kollmorgen Servomotoren


Maße Kollmorgen Servomotor AKM

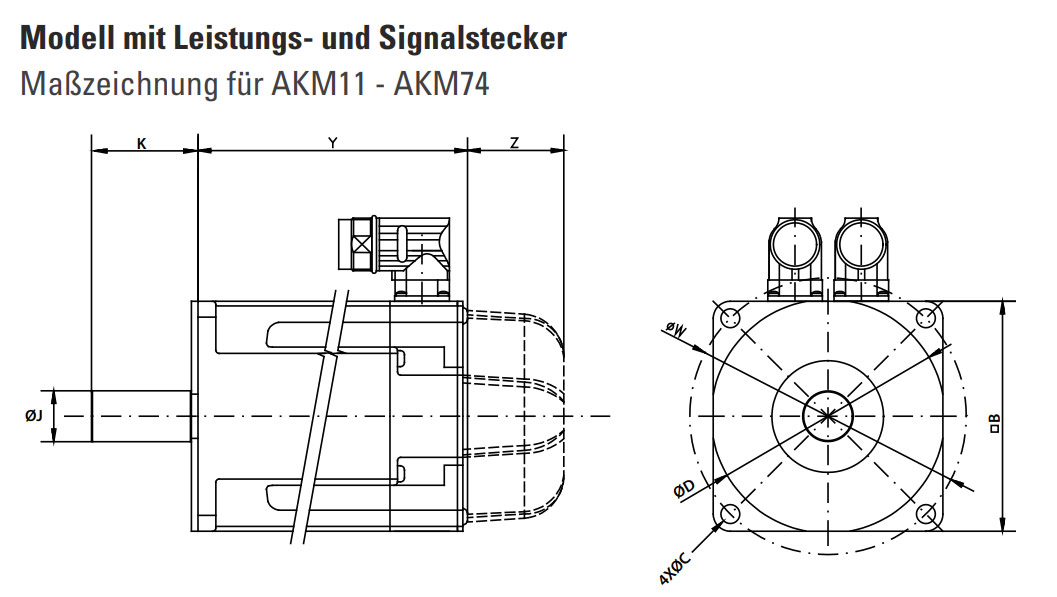

Bild: Abmessung der Kollmorgen Servomotoren AKM11 bis AKM74


Maße Kollmorgen Servomotor AKM

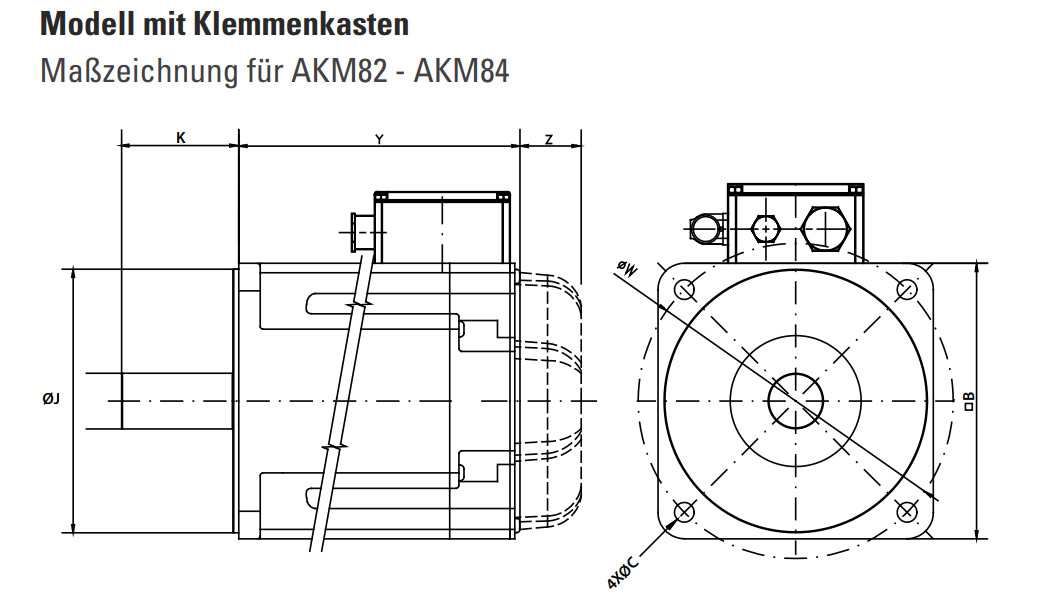

Bild: Abmessung der Kollmorgen Servomotoren AKM82 bis AKM84

Abmessungen (mm)

ModellWelle*WellenlängeBaulänge 1Baulänge 2Baulänge 3Baulänge 4Baulänge 5Resolver / Comcoder
 Ø “J”“K”“Y”“Y”“Y”“Y”“Y”“Z” (Bremse)
AKM18257998117n.zn.z.n.z.
AKM292095.4114.4133.4152.4n.z.34.1
AKM31430109.8140.8171.8n.zn.z.30.5
AKM41940118.8147.8176.8205.8n.z.33.5
AKM52450127.5158.5189.5220.5n.z.45
AKM63258n.z153.7178.7203.7228.747
AKM73880n.z192.5226.5260.5n.z.42
AKM842/4880/110n.z.263.4343.9424.4n.z.66

ModellGehäuseLochkreis*MontagebohrungPassring*
 Ø “B”Ø “W”Ø “C”Ø “D”
AKM140364.330
AKM258634.840
AKM370755.860
AKM484100780
AKM51081309110
AKM613816511130
AKM718821513.5180
AKM826025018.5230

AKM MotorSingleturn absolutMultiturn absolut
Genauigkeit (Bogenminute)Auflösung (Bits)MotorcodeGenauigkeitAuflösungMotorcode
BasisreiheAKM11624C---
AKM2-3924C820LB
AKM4-8924C4,6620LB
Performance-ReiheAKM2-41,020DA1,020DB
AKM5-80,33320DA0,33320DB

AKM MotorServoverstärkerBaugröße NEMA/mmDauerdrehmoment bei Blockierung Tcs{404}Nm (lb-in)Spitzendrehmoment bei Blockierung Tps Nm (lb-in)Nenndrehzahl Nrtd U/minLeistung Prtd WattTrägheit (Jm) Kg-cm2 (lb-in-s2 x10-3 AKD S300 S700 )
AKDS300S700
120 VACAKM11BX00306S30361-17/ 400,18 (1,59)0,61 (5,4)4000800.017 (0.015)
 AKM11CX00306S30361-17/ 400,19 (1,68)0,62 (5,5)60001100.017 (0.015)
 AKM12CX00306S30361-17/ 400,31 (2,74)1,08 (9,56)40001300.031 (0.0274)
 AKM12EX00306S30361-17/ 400,31 (2,74)0,91 (8,05)80002300.031 (0.0274)
 AKM13CX00306S30361-17/ 400,41 (3,63)1,46 (12,9)30001300.045 (0.040)
 AKM13DX00306S30361-17/ 400,40 (3,54)1,36 (12,0)70002700.045 (0.040)
 AKM21CX00306S30361-23/ 600,48 (4,25)1,48 (13,1)25001200.107 (0.095)
 AKM21EX00306S30361-23/ 600,47 (4,16)1,21 (10,7)70003000.107 (0.095)
 AKM22CX00306S30361-23/ 600,84 (7,432,39 (21,2)1000900.161 (0.142
 AKM22EX00306S30361-23/ 600,87 (7,70)2,42 (21,4)35002900.107 (0.095)
 AKM23DX00306S30361-23/ 601,15 (10,2)3,89 (34,4)15001800.216 (0.191)
 AKM23FX00606S30661-23/ 601,18 (10,4)3,88 (34,3)45005000.216 (0.191)
 AKM24DX00306S30361-23/ 601,40 (12,4)4,84 (42,8)15002100.270 (0.239)
 AKM24FX00606S30661-23/ 601,41 (12,5)4,82 (42,7)30004200.270 (0.239)
 AKM31EX00306S30361-n.z. / 801,20 (10,6)3,23 (28,6)25003100.330 (0.292)
 AKM32EX00306S30361-n.z. / 802,04 (18,1)5,97 (52,8)10002100.590 (0.522)
 AKM32HX00606S30661-n.z. / 802,10 (18,6)6,22 (55,1)30006200.590 (0.522)
 AKM33HX00606S30661-n.z. / 802,87 (25,4)8,55 (75,7)25006900.850 (0.752)
 AKM41EX00306S30361-34/ 902,01 (17,8)5,33 (47,2)12002400.810 (0.717)
 AKM41HX00606S30661-34/ 902,05 (18,1)5,49 (48,6)30005800.810 (0.717)
 AKM43HX00606S30661-34/ 904,82 (42,7)14,0 (124)12005602.09 (1.85)
 AKM43LX01206S31061-34/ 904,73 (41,9)11,7 (104)300011902.09 (1.85)
 AKM44HX00606S30661-34/ 905,89 (43,3)17,0 (150)10005702.73 (2.42)
 AKM51HX00606S30661-42/ 1154,79 (42,4)11,7 (104)12005603.42 (3.03)
 AKM51LX01206S31061-42/ 1154,89 (43,3)10,6 (93,8)300012403.42 (3.03)
 AKM52LX01206S31061-42/ 1158,67 (76,7)19,6 (173)150012406.22 (5.51)
 AKM53LX01206S31061-42/ 11511,6 (103)26,5 (235)120013509.12 (8.07)
 AKM54LX01206S31061-42/ 11513,5 (119)31,3 (277)1200163011.9 (10.6)
240 V ACAKM11BX00306S30361S70117/ 400,18 (1,59)0,61 (5,4)80001400.017 (0.015)
 AKM12CX00306S30361S70117/ 400,31 (2,74)1,08 (9,56)80002300.031 (0.0274)
 AKM13CX00306S30361S70117/ 400,41 (3,63)1,46 (12,9)80003000.045 (0.040)
 AKM21CX00306S30361S70123/ 600,48 (4,25)1,48 (13,1)80003200.107 (0.095)
 AKM22CX00306S30361S70123/ 600,84 (7,43)2,73 (24,2)35002900.161 (0.142)
 AKM22EX00306S30361S70323/ 600,87 (7,70)2,42 (21,4)80005800.161 (0.142)
 AKM23DX00306S30361S70323/ 601,15 (10,2)3,89 (34,4)50005300.216 (0.191)
 AKM23FX00606S30661S70623/ 601,18 (10,4)3,88 (34,3)80007800.216 (0.191)
 AKM24DX00306S30361S70323/ 601,40 (12,4)4,84 (42,8)40005400.270 (0.239)
 AKM24FX00606S30361S70323/ 601,41 (12,5)4,82 (42,7)80009300.270 (0.239)
 AKM31CX00306S30361S701n.z. / 801,15 (10,2)3,87 (34,3)25002900.330 (0.292)
 AKM31EX00306S30361S703n.z. / 801,20 (10,6)3,23 (28,6)60006000.330 (0.292)
 AKM32EX00306S30361S703n.z. / 802,04 (18,1)5,97 (52,8)30006000.590 (0.522)
 AKM32HX00606S30661S706n.z. / 802,10 (18,6)6,22 (55,1)700010600.590 (0.522)
 AKM33EX00306S30361S703n.z. / 802,80 (24,8)8,95 (79,2)20005500.850 (0.752)
 AKM33HX00606S30661S706n.z. / 802,87 (25,4)8,55 (75,7)550013000.850 (0.752)
 AKM41EX00306S30361S70334/ 902,01 (17,8)5,33 (47,2)30005700.810 (0.717)
 AKM41HX00606S30661S70634/ 902,05 (18,1)5,49 (48,6)600010100.810 (0.717)
 AKM42EX00306S30361S70334/ 903,42 (30,3)9,74 (86,2)18005901.45 (1.28)
 AKM42GX00606S30661S70634/ 903,51 (31,1)11,0 (97,4)350010601.45 (1.28)
 AKM43HX00606S30661S70634/ 904,82 (42,7)14,0 (124)300012102.09 (1.85)
 AKM43LX01206S31061S71234/ 904,73 (41,9)11,7 (104)600015902.09 (1.85)
 AKM44EX00306S30361S70334/ 905,79 (51,2)16,5 (146)12006602.73 (2.42)
 AKM44HX00606S30661S70634/ 905,89 (43,3)17,0 (150)250012202.73 (2.42)
 AKM51HX00606S30661S70642/ 1154,79 (42,4)11,7 (104)300012203.42 (3.03)
 AKM51LX01206S31061S71242/ 1154,89 (43,3)10,6 (93,8)600012603.42 (3.03)
 AKM52HX00606S30661S70642/ 1158,48 (75,1)21,6 (191)180014206.22 (5.51)
 AKM52LX01206S31061S71242/ 1158,67 (76,7)19,6 (173)350023506.22 (5.51)
 AKM53HX00606S30661S70642/ 11510,5 (92,9)27,8 (246)150016509.12 (8.07)
 AKM53LX01206S31061S71242/ 11511,6 (103)26,5 (235)250025109.12 (8.07)
 AKM54HX00606S30661S70642/ 11514,2 (126)37,5 (332)1000140011.9 (10.6)
 AKM54LX01206S31061S71242/ 11513,5 (119)31,3 (277)2500301011.9 (10.6)
 AKM62HX00606S30661S706n.z. / 14211,9 (105)29,61 (262)1000117016.9 (15.0)
 AKM62LX01206S31061S712n.z. / 14212,2 (108)26,3 (233)2500262016.9 (15.0)
 AKM63LX01206S31061S712n.z. / 14216,8 (149)39,3 (348)1500233024.2 (21.4)
 AKM63NX02406-S724n.z. / 14217,0 (150)40,3 (357)3000408024.2 (21.4)
 AKM64LX01206-S712n.z. / 14219,7 (174)44,4 (393)1500289031.6 (28.0)
 AKM64QX02406-S724n.z. / 14219,5 (173)43,1 (381)3000481031.6 (28.0)
 AKM65LX01206-S712n.z. / 14224,6 (218)55,4 (490)1300304040.0 (35.4)
 AKM65PX02406-S724n.z. / 14224,5 (217)53,9 (477)2400479040.0 (35.4)
 AKM72PX02406-S724n.z. / 18029,5 (261)65,8 (606)1800450064.5 (57.1)
 AKM72QX02406-S724n.z. / 18024,5 (217)56,0 (496)2000486064.5 (57.1)
 AKM73PX02406-S724n.z. / 18041,4 (366)95,3 (828)1300470092.1 (81.5)
 AKM73QX02406-S724n.z. / 18033,0 (292)76,1 (674)1500525092.1 (81.5)
 AKM74QX02406-S724n.z. / 18046,8 (414)90,7 (803)12005380120 (106)
400 V AVAKM22CX00307S30101S70123/ 600,84 (7,43)2,73 (24,2)80005700.161 (0.142)
 AKM23DX00307S30301S70323/ 601,15 (10,2)3,89 (34,4)80007600.216 (0.191)
 AKM24DX00307S30301S70323/ 601,40 (12,4)4,84 (42,8)80009200.270 (0.239)
 AKM31CX00307S30101S701n.z. / 801,15 (10,2)3,87 (34,3)50005200.330 (0.292)
 AKM32EX00307S30301S703n.z. / 802,04 (18,1)5,97 (52,8)650010200.590 (0.522)
 AKM33EX00307S30301S703n.z. / 802,80 (24,8)8,95 (79,2)450011000.850 (0.752)
 AKM41EX00307S30301S70334/ 902,01 (17,8)5,33 (47,2)60009900.810 (0.717)
 AKM42EX00307S30301S70334/ 903,42 (30,3)9,74 (86,2)350010301.45 (1.28)
 AKM42GX00607S30601S70634/ 903,51 (31,1)11,0 (97,4)600014701.45 (1.28)
 AKM43HX00607S30601S70634/ 904,82 (42,7)14 (124)550016202.09 (1.85)
 AKM44EX00607S30301S70334/ 905,79 (51,2)16,5 (146)200010102.73 (2.42)
 AKM44HX00607S30601S70634/ 905,89 (43,3)17,0 (150)450016402.73 (2.42)
 AKM51HX00607S30601S70642/ 1154,79 (42,4)11,7 (104)600012303.42 (3.03)
 AKM52HX00607S30601S70642/ 1158,48 (75,1)21,6 (191)350022906.22 (5.51)
 AKM52LX01207S31061S71242/ 1158,67 (76,7)19,6 (173)600020506.22 (5.51)
 AKM53HX00607S30601S70642/ 11510,5 (92,9)27,8 (246)300027709.12 (8.07)
 AKM53LX01207S31061S71242/ 11511,6 (103)26,5 (235)500031409.12 (8.07)
 AKM54HX00607S30601S70642/ 11514,2 (126)37,5 (332)1800235011.9 (10.6)
 AKM54LX01207S31061S71242/ 11513,5 (119)31,3 (277)4500383011.9 (10.6)
 AKM62HX00607S30601S706n.z. / 14211,9 (105)29,6 (262)2000214016.9 (15.0)
 AKM62LX01207S31061S712n.z. / 14212,2 (108)26,3 (233)5000388016.9 (15.0)
 AKM63LX01207S31061S712n.z. / 14216,8 (149)39,3 (348)3000404024.2 (21.4
 AKM63NX02407-S724n.z. / 14217,0 (150)40,3 (357)5000490024.2 (21.4
 AKM64LX01207-S712n.z. / 14219,7 (174)44,4 (393)3000490031.6 (28.0)
 AKM64QX02407-S724n.z. / 14219,5 (173)43,1 (381)5000560031.6 (28.0)
 AKM65LX01207-S712n.z. / 14224,6 (218)55,4 (490)2500503040.0 (35.4)
 AKM65PX02407-S724n.z. / 14224,5 (217)53,9 (477)4000624040.0 (35.4)
 AKM72LX01207-S712n.z. / 18030,0 (266)70,5 (624)1500397064.5 (57.1)
 AKM72PX02407-S724n.z. / 18029,5 (261)68,5 (606)3000628064.5 (57.1)
 AKM72QX02407-S724n.z. / 18024,5 (217)56,0 (496)4000683064.5 (57.1)
 AKM73LX01207-S712n.z. / 18041,7 (369)95,4 (844)1400506092.1 (81.5)
 AKM73PX02407-S724n.z. / 18041,4 (366)93,5 (828)2400713092.1 (81.5)
 AKM73QX02407-S724n.z. / 18033,0 (292)76,1 (674)3000792092.1 (81.5)
 AKM74LX01207-S712n.z. / 18049,7 (440)114 (1010)12005470120 (106)
 AKM74PX02407-S724n.z. / 18052,3 (463)125 (1110)18007050120 (106)
 AKM74QX02407-S724n.z. / 18046,8 (414)90,7 (803)25008250120 (106)
480 V ACAKM22CX00307S30101S70123/ 600,84 (7,43)2,34 (20,7)80005700.161 (0.142)
 AKM23DX00307S30301S70323/ 601,15 (10,2)3,89 (34,4)80007600.216 (0.191)
 AKM24DX00307S30301S70323/ 601,40 (12,4)4,84 (42,8)80009200.270 (0.239)
 AKM31CX00307S30101S701n.z. / 801,15 (10,2)3,35 (29,7)60005700.330 (0.292)
 AKM32EX00307S30301S703n.z. / 802,04 (18,1)5,97 (52,8)800010200.590 (0.522)
 AKM33EX00307S30301S703n.z. / 802,80 (24,8)8,95 (79,2)500011900.850 (0.752)
 AKM41EX00307S30301S70334/ 902,01 (17,8)5,33 (47,2)60009900.810 (0.717)
 AKM42EX00307S30301S70334/ 903,42 (30,3)9,74 (86,2)400011401.45 (1.28)
 AKM42GX00607S30601S70634/ 903,51 (31,1)11,0 (97,4)600014701.45 (1.28)
 AKM43HX00607S30601S70634/ 904,82 (42,7)14,0 (124)600016202.09 (1.85)
 AKM44EX00607S30301S70334/ 905,79 (51,2)16,5 (146)250012002.73 (2.42)
 AKM44HX00607S30601S70634/ 905,89 (43,3)17,0 (150)550016902.73 (2.42)
 AKM51HX00607S30601S70642/ 1154,79 (42,4)11,7 (104)600012303.42 (3.03)
 AKM52HX00607S30601S70642/ 1158,48 (75,1)21,6 (191)400024206.22 (5.51)
 AKM52LX01207S31061S71242/ 1158,67 (76,7)19,6 (173)600020506.22 (5.51)
 AKM53HX00607S30601S70642/ 11510,5 (92,9)27,8 (246)300027709.12 (8.07)
 AKM53LX01207S31061S71242/ 11511,6 (103)26,5 (235)600025409.12 (8.07)
 AKM54HX00607S30601S70642/ 11514,2 (126)37,5 (332)2000256011.9 (10.6)
 AKM54LX01207S31061S71242/ 11513,5 (119)31,3 (277)5000369011.9 (10.6)
 AKM62HX00607S30601S706n.z. / 14211,9 (105)29,6 (262)2400248016.9 (15.0)
 AKM62LX01207S31061S712n.z. / 14212,2 (108)26,3 (233)6000361016.9 (15.0)
 AKM63LX01207S31061S712n.z. / 14216,8 (149)39,3 (348)3500440024.2 (21.4)
 AKM63NX02407-S724n.z. / 14217,0 (150)40,3 (357)6000440024.2 (21.4)
 AKM64LX01207-S712n.z. / 14219,7 (174)44,4 (393)3500528031.6 (28.0)
 AKM64QX02407-S724n.z. / 14219,5 (173)43,1 (381)6000462031.6 (28.0)
 AKM65LX01207-S712n.z. / 14224,6 (218)55,4 (490)2800545040.0 (35.4)
 AKM65PX02407-S724n.z. / 14224,5 (217)53,9 (477)4500636040.0 (35.4)
 AKM72LX01207-S712n.z. / 18030,0 (266)70,5 (624)1800458064.5 (57.1)
 AKM72PX02407-S724n.z. / 18029,5 (261)68,5 (606)3000668064.5 (57.1)
 AKM72QX02407-S724n.z. / 18024,5 (217)56,0 (496)4500664064.5 (57.1)
 AKM73LX01207-S712n.z. / 18041,7 (369)95,4 (844)1500562092.1 (81.5)
 AKM73PX02407-S724n.z. / 18041,4 (366)93,5 (828)2400713092.1 (81.5)
 AKM73QX02407-S724n.z. / 18033,0 (292)76,1 (674)3500806092.1 (81.5)
 AKM74LX01207-S712n.z. / 18049,7 (440)114 (1010)14006080120 (106)
 AKM74PX02407-S724n.z. / 18052,3 (463)125 (1110)18007050120 (106)
 AKM74QX02407-S724n.z. / 18046,8 (414)90,7 (803)30008580120 (106)
 AKM82T--S748n.z. / 26080 (708)170 (506)300014000173
 AKM83T--S772n.z. / 260110 (973)240 (2124)220019000343
 AKM84T--S772n.z. / 260150 (1327)350 (3098)200023000511
Zeige 1 bis 5 (von insgesamt 5 Artikeln)
  • Seiten:
  • 1
AKM42E-ANCNR-00
Lieferzeit: 1-2 Tage
567,93 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
AKM42J-ANCNR-00
Lieferzeit: 1-2 Tage
Ihr Preis 593,67 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
AKM43G-ANC2C-00 mit Haltebremse
Lieferzeit: 1-2 Tage
834,79 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
AKM44E-ANCNR-00
Lieferzeit: 1-2 Tage
865,40 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
AKM52K-ACCNR-00
Lieferzeit: 1-2 Tage
Ihr Preis 781,89 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Zeige 1 bis 5 (von insgesamt 5 Artikeln)
  • Seiten:
  • 1
