T - Nutenplatten

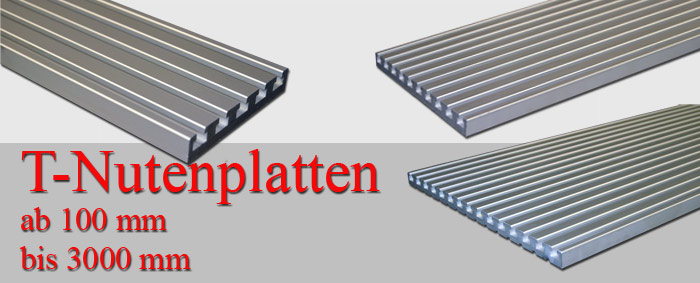

Bild: T-Nutenplatte 125 / 250 / 375 x 20 x PT 25Die PT 25 125 mm / 250 mm / 375 mm Aluminiumprofile werden in unserem Shop-System angeboten.
Wenn Sie auf der Suche nach einer Arbeitsplatten sind, dann sind Sie bei uns genau richtig. Wir bieten Ihnen optimale Qualität zu guten Preisen. Schauen Sie sich unsere Auswahl an und finden Sie die richtige Platte für Ihr Projekt.
T-Nutenplatten kaufen:
Die PT 25 125 mm / 250 mm / 375 mm Aluminiumprofile werden in unserem Shop-System in folgenden Längen angeboten: 100mm, 200mm, 300mm, 400mm, 500mm, 600mm, 700mm, 800mm, 900mm, 1000mm, 1100mm, 1200mm, 1300mm, 1400mm, 1500mm, 1600mm, 1700mm, 1800mm, 1900mm, 2000mm, 2100mm, 2200mm, 2300mm, 2400mm, 2500mm, 2600mm, 2700mm, 2800mm, 2900mm und 3000mm.
Unsere T-Nutenplatten sind standardmäßig auf Länge gesägt.
Passende T-Nutensteine mit 8er Nut.
- T-Nutenplatten kaufen
- T-Nutenplatte Beschreibung
- Technische Daten der PT 25
- Merkmale
- Maßzeichnungen für PT 25 x 125 / 250 / 375
- CAD Dateien für PT 25 x 125 / 250 / 375 zum Download
- Individuelle Bearbeitung
- Komplettangebot unserer T-Nutenplatten
Beschreibung
Unsere beidseitig plangefrästen T-Nutenplatten (oben/unten) sind natur eloxiert und als Präzisions-, Aufspann- und Bearbeitungsfläche gedacht. U.A. haben sie sich für CNC gesteuerte Portalfräsen bewährt.
Die PT 25 Nutenplatten in den Breiten 125 mm, 250 mm und 375 mm, in der Höhe von 20 mm werden von uns bis zu einer Länge von 3000 mm angeboten. Wird ein spezielles Maß, abseits unserer 100 mm Staffelung, benötigt oder weitere Fräsarbeiten sind vonnöten, können sie uns dazu >>kontaktieren<<.
Unsere T-Nutenplatten sind im Standard auf Länge gesägt. und die Kanten des Sägeschnitts leicht angefast.
Planfräsungen auf Länge müssen gesondert angefragt werden.
Technische Daten der PT 25 T-Nutenplatten
| PT25 | |||
| Maße (B x H) | 125 x 20 mm | 250 x 20 mm | 375 x 20 mm |
| Länge | bis 3m | bis 3m | bis 3m |
| Gewicht | 4,8 kg/m | 9,6 kg/m | 13,7 kg/m |
| T-Nuten | Raster 25mm | Raster 25mm | Raster 25mm |
| Flächenträgheitsmoment Ix | 243,36 cm4 | 1848,57 cm4 | 5996,01 cm4 |
| Flächenträgheitsmoment Iy | 6,46 cm4 | 12,77 cm4 | 17,90 cm4 |
| Widerstandsmoment Wx | 38,94 cm³ | 147,88 cm³ | 319,78 cm³ |
| Widerstandsmoment Wy | 6,46 cm³ | 12,77 cm³ | 17,90 cm³ |
| Parallelität | 0,1 mm | ||
| Ebenheit | 0,25/3000 | ||
Merkmale:
- Universelle Präzisionsfläche, Aufspannfläche und Bearbeitungsfläche
- Aluminium natur eloxiert
- gefertigt nach DIN EN 12020-2
- beidseitig plangefräst
- bei allen Maschinen einsetzbar
- dickwandig, verzugsfrei und äußerst formstabil
Die universelle Präzisionsfläche ist aus Aluminium gefertigt und eloxiert. Sie ist beidseitig plangefräst und kann bei allen Maschinen eingesetzt werden. Die Dickwandigkeit sorgt für eine verzugsfreie Bearbeitung.
Maßzeichnungen für PT 25 x 125 / 250 / 375
CAD Dateien für PT 25 x 125 / 250 / 375 zum Download
CAD Dateien im STEP Format von unseren angebotenen T-Nutenplatten zur Planung für Ihre Projekte.
Laden Sie sich hier die passenden CAD-Dateien von unseren T-Nutenplatten herunter. Egal, ob Sie die Platten als Befestigungselemente nutzen oder als Konstruktionselemente in einem Metallbauprojekt verwenden möchten, wir haben die passenden Dateien für Sie.T-Nutenplatten für Projekte: Die Vorteile

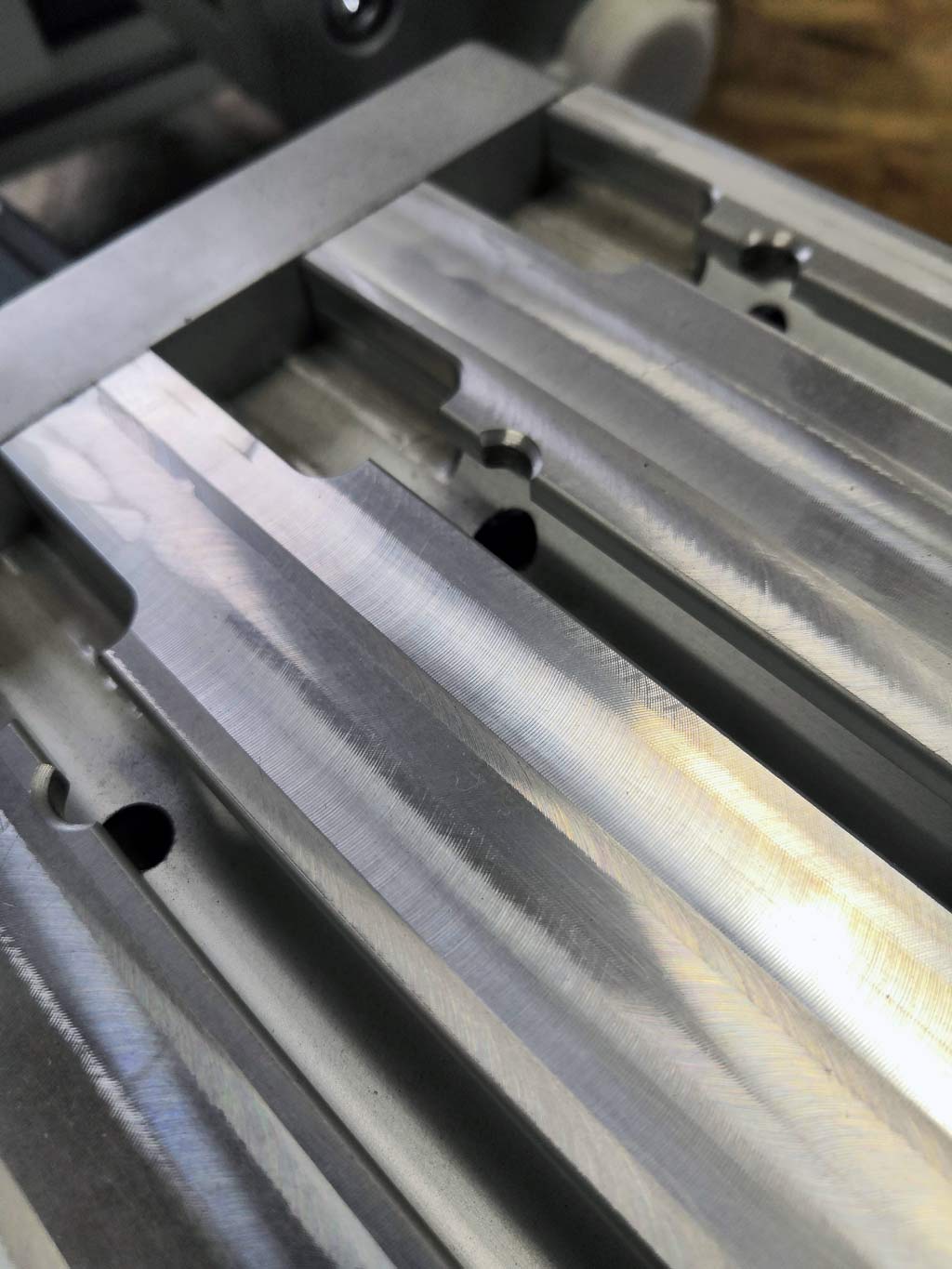

Beispiel als Bild Taschen fräsen zum einsetzen von Nutensteinen
Bei uns können Sie verschiedene Arten der Bearbeitung Ihrer T Nutenplatten anfordern. Dazu gehören unter anderem die Verfahren - Fräsen und Bohren. Mit diesen beiden Verfahren lassen sich eine Vielzahl an unterschiedlichen Formen und Strukturen in das Aluminium fräsen oder bohren. Wir besitzen die modernsten Maschinen und Anlagen, um Ihnen die bestmögliche Qualität zu garantieren. Zusätzlich führen wir regelmäßige Kontrollen durch, um sicherzustellen, dass unsere Produkte immer den höchsten Standards entsprechen. Aktuell können wir bis zu einer Länge von 1,8 m bearbeiten.
T-Nutenplatten sind ein wesentlicher Bestandteil vieler Bauprojekte. Diese Platte, die auch als T-Träger bezeichnet wird, wird von uns aus eloxiertem Aluminium angeboten und bietet eine Vielzahl von Vorteilen. Zunächst einmal ist es wichtig zu beachten, dass sie sehr stabil sind. Dies ist besonders wichtig, wenn Sie sich auf ein Projekt konzentrieren möchten, das hohe Beanspruchungen aushalten muss. Ferner sind T-Nutenplatten relativ leicht und daher einfach zu handhaben.
Ein weiterer großer Vorteil der T-Nutenplatte ist ihre Flexibilität. Dies bedeutet, dass sie in unterschiedlichen Situationen eingesetzt werden kann. Sie können sie etwa verwenden, um einen Frästisch zu bauen oder um weitere Elemente anzubringen. Aufgrund ihrer Flexibilität ist es möglich, T-Nutenplatten in nahezu jedem Bauprojekt einzusetzen. Weiterhin sind sie sehr langlebig und können daher viele Jahre lang verwendet werden.
Komplettangebot unserer T-Nutenplatten
