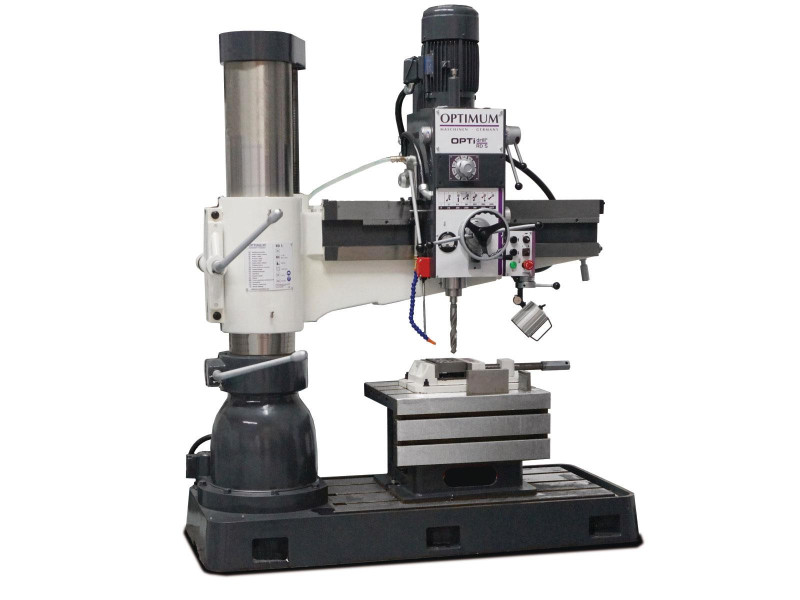

Radialbohrmaschine OPTIdrill RD 5

Beschreibung LieferumfangRadialbohrmaschine OPTIdrill RD 5

Präzise arbeitende, massive Radialbohrmaschinen in Top Qualität. Ideal für den variablen Einsatz in der Einzelteil
- und Serienfertigung.
- Vielseitiger Anwendungsbereich wie z.B. Bohren, Reiben, Gewindeschneiden
- Elektrisch gebremster Motor
- Bedienelemente in 24 V Gleichstrom Elektronik
- Schwerer, massiver, hochwertiger Qualitätsguss
- Weite Ausladung durch horizontal verstellbaren Maschinenkopf
- Übersichtlich angeordnete Bedientafel
- Leichtgängige Schwenk
- und Verfahrachsen
- Aufwändig gearbeitete Säulenschwenkung mit optimierter Klemmung für höchste Stabilität mit minimaler Klemmversatz
- Belastbare, verwindungssteife Konstruktion des Auslegers
- Höhenverstellung des Auslegers erfolgt über kraftvollen motorischen Antrieb und Hubspindel
- Im Ölbad laufendes Getriebe des Bohrkopfes
- Ausleger
-Führungsbahnen gehärtet und präzisionsgeschliffen
- Getriebezahnräder aus Chrom
-Nickel
-Stahl, gehärtet und präzisionsgeschliffen, dadurch geräuscharmer und gleichmäßiger Lauf
- Bohrkopf und Säule können gemeinsam oder separat geklemmt bzw. gelöst werden
- Rechts
-Linkslauf
- Massiver, exakter Bohrtisch, groß dimensioniert
- Gehärteter und geschliffener Aufspanntisch mit parallel verlaufenden T
-Nuten
- Maschinenleuchte
- Überlastschutz
- Dickwandige Gusssäule sorgt für hohe Laufruhe und Stabilität
- LED Lampe
- Kühlmitteleinrichtung mit Kühlmitteltank im MaschinenfußRD 4 / RD 5
- Alle Achsen werden manuell geklemmt

Technische Daten

Säulendurchmesser: 260 mm
- Länge ca.: 1725 mm
- Breite/Tiefe ca.: 745 mm
- Höhe ca.: 2550 mm
- Gewicht ca.: 1800 kg
- Drehwinkel: 180 °
- Bohrleistung Stahl (S235JR): 42 mm
- Dauerbohrleistung Stahl (S235JR): 40 mm
- Abstand Spindel - Bohrtisch max.: 1270 mm
- Aufspanntisch Länge: 635 mm
- Aufspanntisch Breite: 520 mm
- Aufspanntisch Höhe: 415 mm
- Abstand Spindel - Aufspanntisch min.: 280 mm
- Abstand Spindel - Aufspanntisch max.: 1110 mm
- Abstand Spindel - Bohrtisch min.: 470 mm
- Drehzahlbereich: 37 - 1253 min¯¹
- Anzahl der Drehzahlbereiche: 12
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Gesamt Anschlusswert: 4 kW
- Arbeitsfläche Länge: 1147 mm
- Arbeitsfläche Breite: 589 mm
- T-Nuten Größe: 22 mm
- T-Nuten Anzahl: 3
- T-Nuten Abstand: 121 mm
- Länge: 1608 mm
- Breite: 745 mm
- Antriebsleistung Spindelmotor: 2.25 kW
- Antriebsleistung Hubmotor Auslegerarm: 0,75 kW
- Kühlmittelpumpe Leistung Antriebsmotor: 90 W
- Pinolenhub: 230 mm
- Spindelaufnahme: MK4
- Geschwindigkeit Pinolenvorschub: 0,05 – 0,15 mm/U
- Geschwindigkeitsstufen Pinolenvorschub: 3
- Verfahrweg Bohrkopf (horizontal): 820 mm
- Hubweg des Armes (vertikal): 570 mm
- Abstand Spindel - Säule max.: 1110 mm
- Abstand Spindel - Säule min.: 280 mm

Lieferumfang

- Aufspanntisch
