Produktbeschreibung
CNC Drehmaschine OPTIturn TM 3310 Netzwerk 230V
Die Werkzeugmaschine wird mit der Software Mach3 oder Mach4 betrieben.
incl. Einhausung
- mit Sicherheitsglas VSG-2
- u. Sicherheitsschalter mit Verriegelung

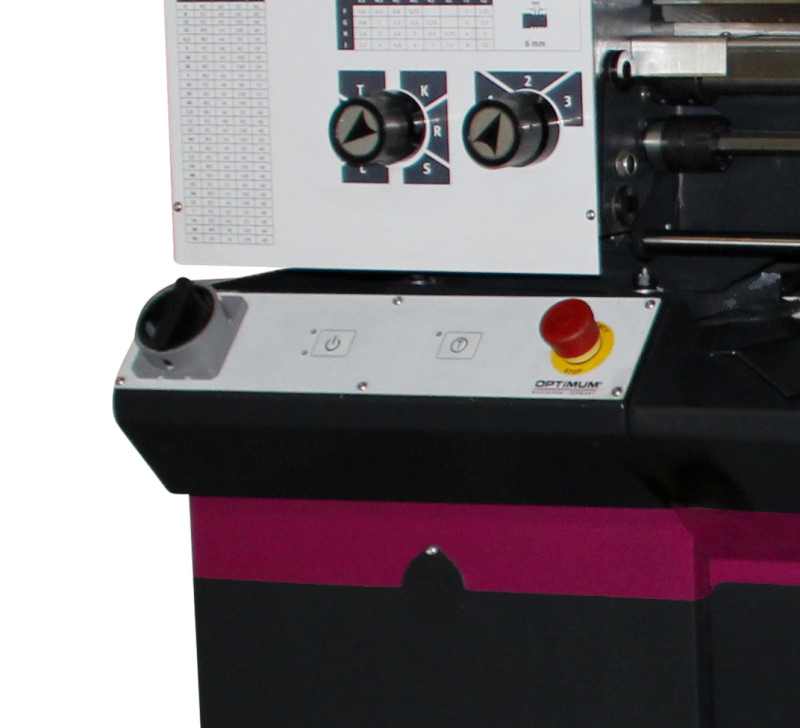

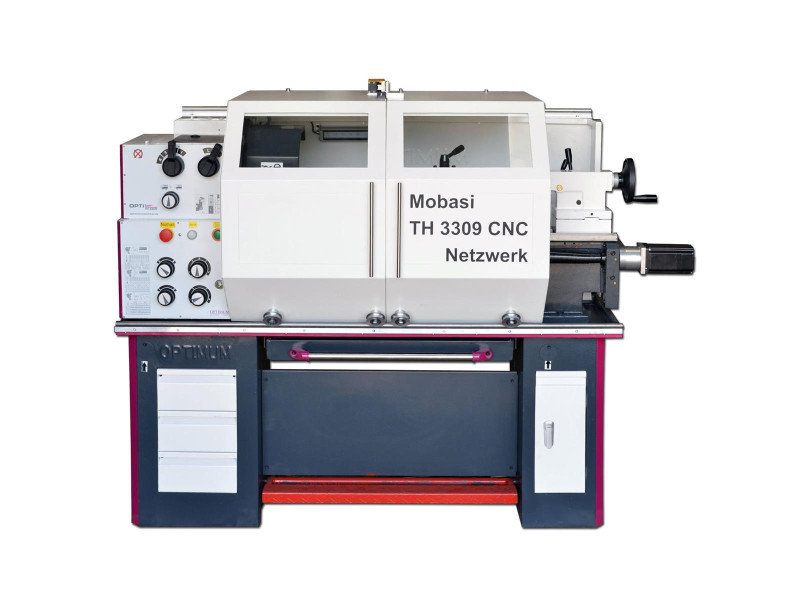

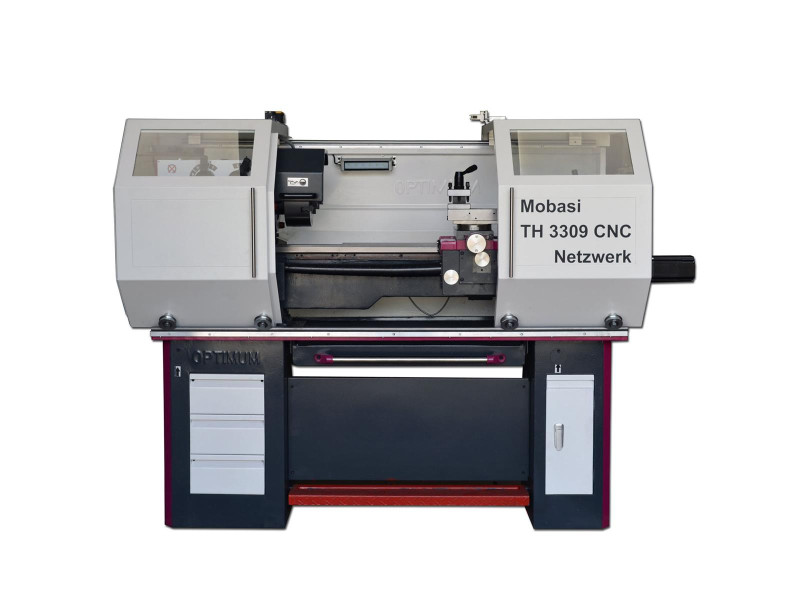

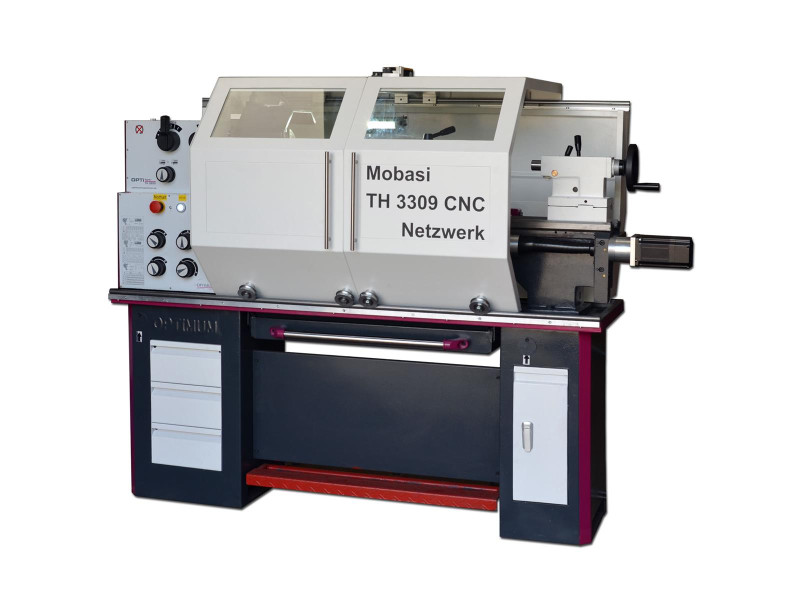

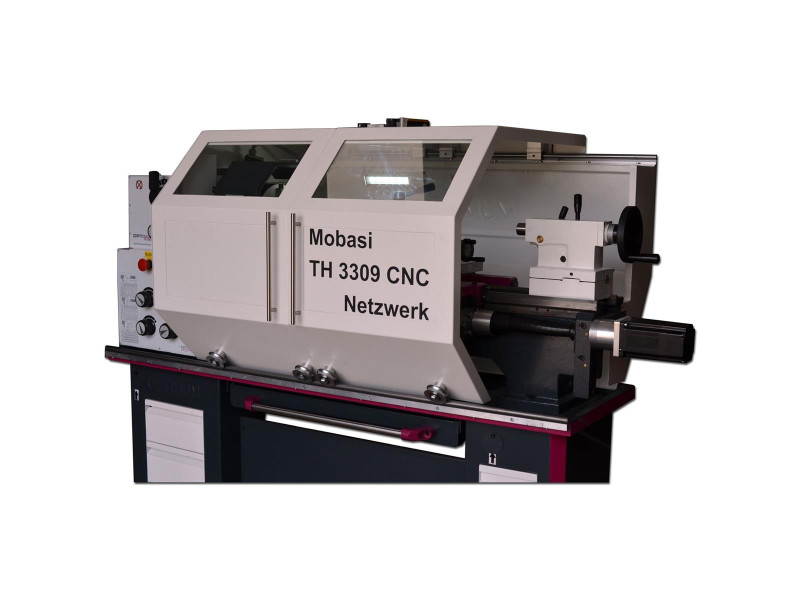

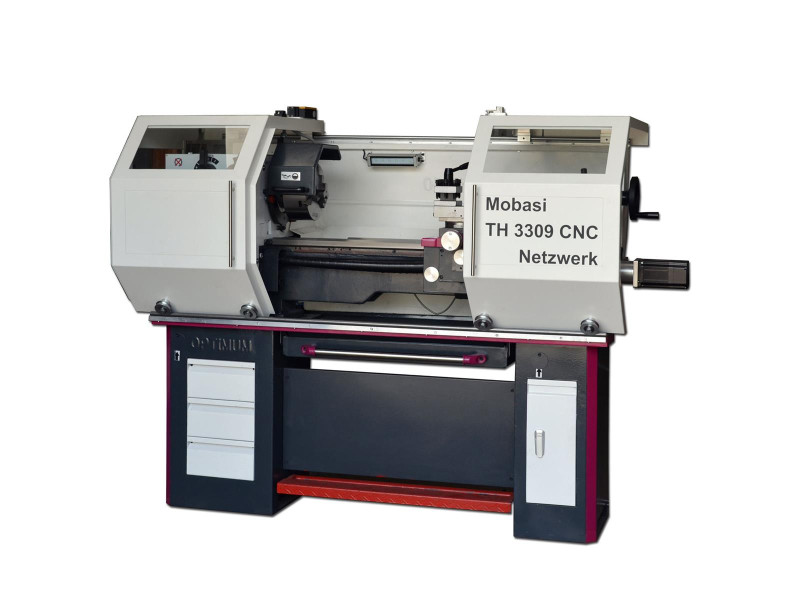

Bild: CNC gesteuerte OPTIturn TH 3309V exemplarisch hier mit >>8-fach Werkzeugrevolver<< (nicht im Angebot enthalten)
Die Werkzeugmaschine wird mit der Software Mach3 oder Mach4 betrieben.
incl. Einhausung
- mit Sicherheitsglas VSG-2
- u. Sicherheitsschalter mit Verriegelung
Bild: CNC gesteuerte OPTIturn TH 3309V exemplarisch hier mit >>8-fach Werkzeugrevolver<< (nicht im Angebot enthalten)
- Schrittmotoren
- Ruhiger Lauf, da geringe Eigenresonanz
- Kugelumlaufspindeln X und Z-Achse
- Schrittmotoren 8,6 Nm und 3 Nm
- Encoder und ENC -Modul zum Gewinde schneiden und zum Spindelabgleich
- auch mit Messystem erhältlich ( gegen Aufpreis )
- mit Netzwerk - Steuerung Micro Step 78 - 3
- Referenzschalter in X und Z Achsen
- Frequenzumrichter und stufenlose Drehzahlregelung in allen Schaltstufen
- mit CSMIO-S ; MPG Handrad ; ENC - Modul
- stufenlose Drehzahlreglung über Vector Umrichter
- mit eingebauter 3 ter Achse für Werkzeugwechsler
- Drehzahl wird auf dem Rechner angezeigt
- elektonisches Handrad
- Gehärtete und geschliffene Bettführungsbahnen
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
- Garantierte Rundlaufgenauigkeit der Spindelnase kleiner als 0,015 mm
- Reitstock kann zum Kegeldrehen ± 10 mm verschoben werden
- Rechts-Linkslauf über Software
- Spanschutz am Oberschlitten
- Hauptspindelgetrieberäder leichtgängig, gehärtet und geschliffen
- Geschlossenes Schnellschalt-Vorschubgetriebe
- Maschinenlampe
- Not-Halt-Schalter, Motorschutzschalter, abschließbarer Hauptschalter
- Leitspindelabdeckung
- Maschinenunterbau mit Werkzeugfach rechts
- Herausziehbare Spänewanne mit Führungsschienen
Lieferumfang:
- Dreibacken-Drehfutter Ø 160 mm, Nr. 4
- LED-Maschinenleuchte
- Reduzierhülse MK 5 / MK 3
- Nicht mitlaufende Zentrierspitze MK 3
- Vierfach-Stahlhalter 16 mm
- Wechselzahnräder-Satz
- Maschinenunterbau
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
Bereits im Lieferumfang inklusive:
Maschinenerstbefüllung mit Qualitätsöl

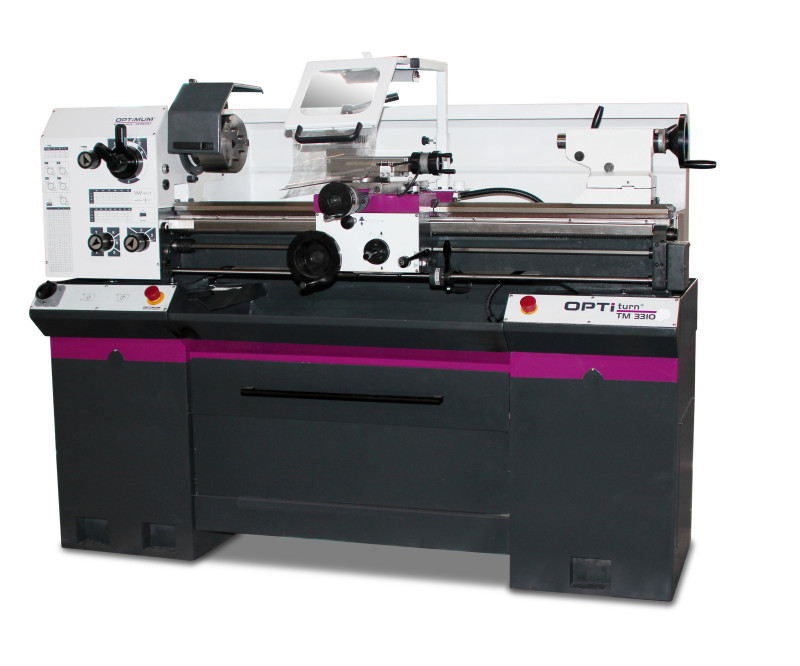

- sie sehen: Optiturn TH 3309
- Technische Daten TM3310
Abmessungen und Gewichte
Länge (Produkt) ca.: 1760mm
Breite/Tiefe (Produkt) ca.: 745mm
Höhe (Produkt) ca.: 1320mm
Höhe max. (Produkt) ca.: 1590 (DPA)mm
Gewicht (Netto) ca.: 469kg
Gewicht (Netto) ca.: 469kg
Arbeitsbereiche
Spitzenhöhe: 165mm
Spitzenweite: 1000mm
Umlaufdurchmesser über Maschinenbett: 330mm
Umlaufdurchmesser über Planschlitten: 216mm
Bettbreite: 190mm
Drehzahlbereich
Anzahl der Drehzahlbereiche: 9Stufen
Drehzahlbereich: 65 – 2000min¯¹
Elektrische Daten
Leistung Antriebsmotor: 1,5kW
Anschlussspannung: 400V
Netzfrequenz: 50Hz
Spindel
Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 4
Spindelbohrung: 38mm
Stahlhalter Aufnahmehöhe max.: 16mm
Spindelkonus: MK 5
Spindelkonus: MK 5
Reitstock
Reitstockaufnahme: MK 3
Reitstock Pinolenhub: 100mm
Reitstock Pinolendurchmesser: 38mm
Steigungen
Steigung Metrisch: 0,4 – 10mm/U
Anzahl der Steigungen Metrisch: 29
Steigung Zoll: 56 – 4Gg/1"
Verfahrweg
Verfahrweg Oberschlitten: 90mm
Verfahrweg Planschlitten: 168mm
Verfahrweg Bettschlitten: 850mm
Vorschub
Vorschubbereich längs: 0,02 – 0,4mm/U
Anzahl der Vorschübe längs: 24
Vorschubbereich plan: 0,01 – 0,2mm/U
Anzahl der Vorschübe plan: 32
OPTIturnTM 3310 Anleitung / Ersatzteileliste / Explosionszeichnung zum Download
