Produktbeschreibung
CNC Optimum OPTImill Drehmaschine 320 x 920 mit Schrittmotoren und Parallelport Steuerung.

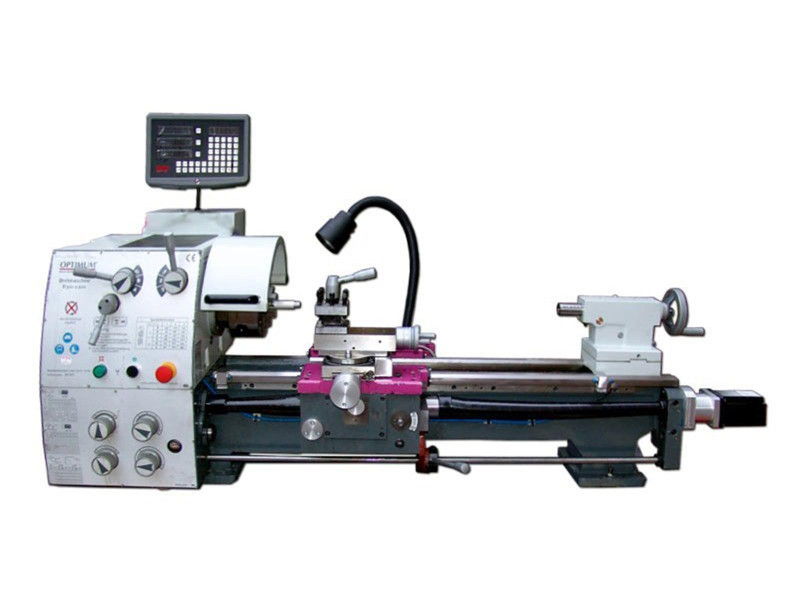

sie sehen: Optiturn D 320
- Schrittmotoren mit integriertem Klemmbrett
- Ruhiger Lauf, da geringe Eigenresonanz
- Kugelumlaufspindeln X und Z - Achse
- Schrittmotoren 8,6 und 2,5 Nm
- Encoder zum Gewinde schneiden
- auch mit Messystem erhältlich ( gegen Aufpreis )
- mit Steuerung Micro Step 78 -2
- Referenzschalter in X und Z
- 3-Backenfutter Ø 160 mm
- 4-Backenfutter Ø 200 mm mit universell einstellbaren Backen
- Planscheibe Ø 250 mm
- Feststehende Lünette
- Mitlaufende Lünette
- Mitlaufende Zentrierspitze MK3
- Maschinenunterbau (nicht montiert)
- Spritzwand (nicht montiert)
- Spänewanne
- Drehfutterschutz
- Maschinenlampe
- Gewindeuhr
- 4-fach Stahlhalter
- Wechselrädersatz
- Bedienwerkzeug
- Erstbefüllung mit hochwertigem Mobil-Öl
sie sehen: Optiturn D 320
| Technische Daten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Spitzenhöhe | 160 mm | 160 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spitzenweite | 630 mm | 630 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Umlauf-Ø über Maschinenbett | 320 mm | 320 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Umlauf-Ø über Schlitten | 190 mm | 190 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Umlauf-Ø ohne Bettbrücke | 430 mm | 430 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Länge der Bettbrücke | 230 mm | 230 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spindeldrehzahl | 65 - 1800 min-1 | 65 - 1800 min-1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stufenanzahl | 18 Stufen | 18 Stufen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spindelkonus | MK 5 | MK 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spindelaufnahme | Camlock ASA D 1 - 4“ | ASA D 1 - 4“ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spindelbohrung | 38 mm | 38 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bettweite | 181 mm | 181 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Oberschlitten-Verfahrweg | 85 mm | 85 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Planschlitten-Verfahrweg | 162 mm | 162 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reitstockkonus | MK3 | MK3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reitstock-Pinolenhub | 100 mm | 100 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Längsvorschub (32) | 0,052-1,392 mm/U | 0,052-1,392 mm/U | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Planvorschub(32) | 0,014-0,380 mm/U | 0,014-0,380 mm/U | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gewindesteigung-Metrisch | 0,4 - 7 mm | 0,4 - 7 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Steigung - Zoll | 56 - 4 Gg/1“ | 56 - 4 Gg/1“ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vierfachstahlhalter Aufnahmehöhe | max. 16 mm | max. 16 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motorleistung | 1,5 kW 400 V ~50Hz | 1,5 kW 400 V ~50Hz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Abmessungen (L x B x H) | 1390 x 760 x 1420 mm | 1390 x 760 x 1420 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nettogewicht | 400 kg | 400 kg | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Diesen Artikel haben wir am 26.04.2009 in unseren Katalog aufgenommen.
