Produktbeschreibung

Stationärer Maschinenschraubstock, Typ: 150M

Ausführung:

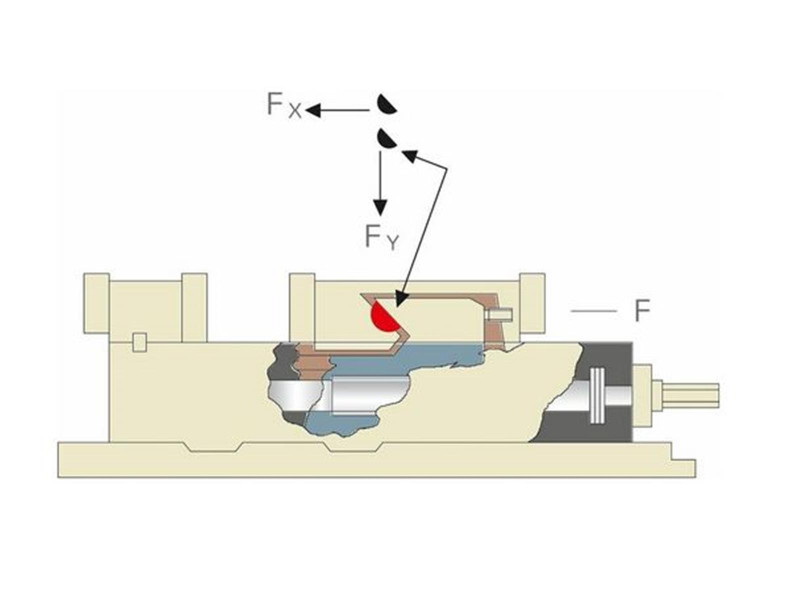

Robuster Grundkörper aus Gusseisen, Führungsbahnen und Grundfläche gehärtet. Reinigungsöffnungen im Grundkörper für guten Spanabfluss. Reduzierter Bauteilabhub durch spezielle Krafteinleitung in der Mobilbacke.

Verwendung:

Vielseitig einsetzbares Spannmittel für Bearbeitungszentren.

Lieferumfang:

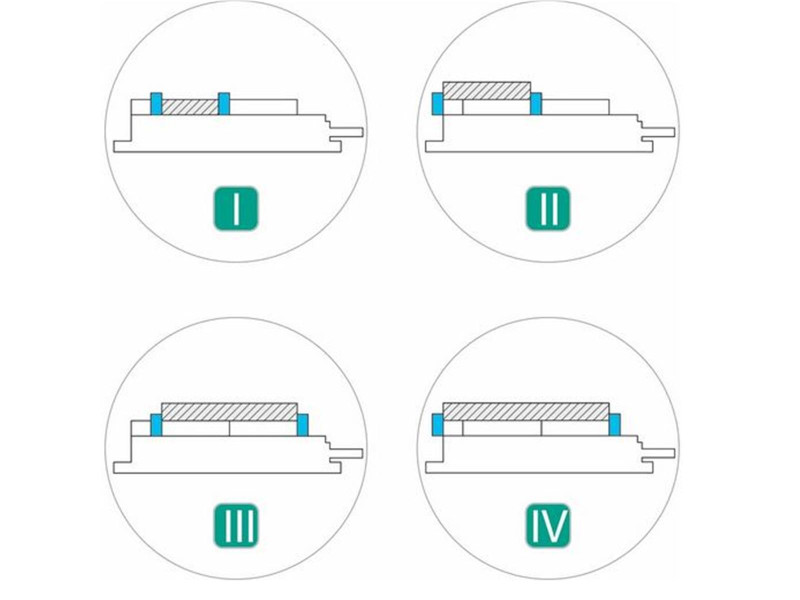

Inkl. 2× Aufsatzbacke, 2× Vorsatzbacke Nr. 362181 und 1× Handkurbel.

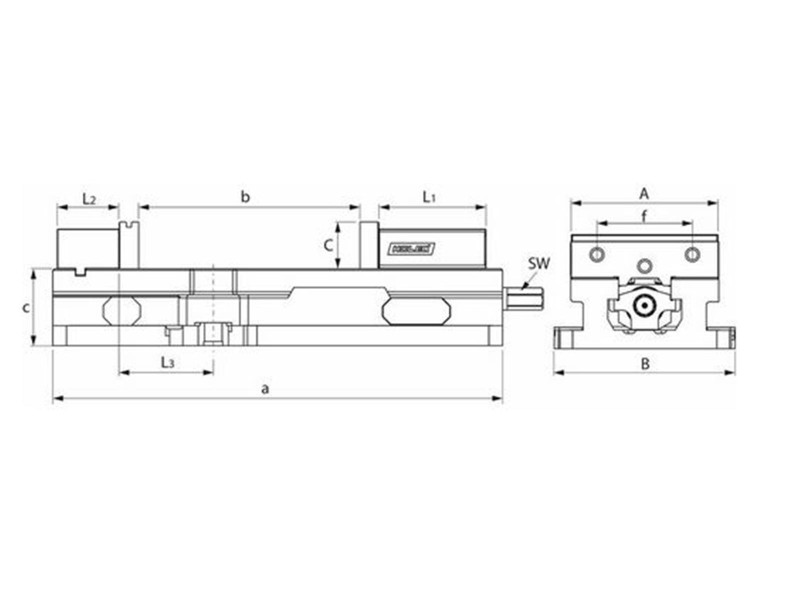

Typ		Metrisch
Spannbereich b		0 mm - 232 mm
Spannkraft		36 kN
Grundkörperhöhe c +/- 0,012		73 mm
Backenhöhe C		44,5 mm
Backenbreite A		151 mm
Grundkörperlänge a		427 mm
Grundkörperbreite B		186 mm
L₁		101,6 mm
L₂		58,7 mm
L₃		90,5 mm
Bohrungsabstand f		98,4 mm
Schlüsselweite SW		19 mm
Farbcode für passendes Zubehör		NC-HOLEX
Schnellverstellung		nein
Backen auswechselbar		ja
Produktart		Maschinenschraubstock
