Werkzeugrevolver WS140 inkl. 2 Stahlhalter

8-fach Werkzeugrevolver für  Drehmaschinen   WS140 (in der 2017er Revision)
incl. Schrittmotor u. 2 x Werkzeughalter für Seitenstahl 12x12

Bei diesem 8-fach WZR mit Revolver Scheibendurchmesser von 140 mm  können die Werkzeugaufnahmen mit eingespannten Werkzeug abgenommen werden.
Die standard Spitzenhöhe von 62 mm wird durch Distanzplatten an beinahe beliebige Drehmaschinen anpassbar (Distanzplatten nicht im Set enthalten).
Der Werkzeugrevolver ist universell für Vordrehmitte und Hinterdrehmitte einsetzbar. Mit integriertem induktiven Näherungsschalter zum automatischen Referenzieren der Revolverscheibe.

Exemplarisch an OPTImill TU 3309 als silber mattierte Version verbaut
Maschine gehört nicht zum Lieferumfang


Bild: 8-fach Werkzeugrevolver an OPTImill TU 3309

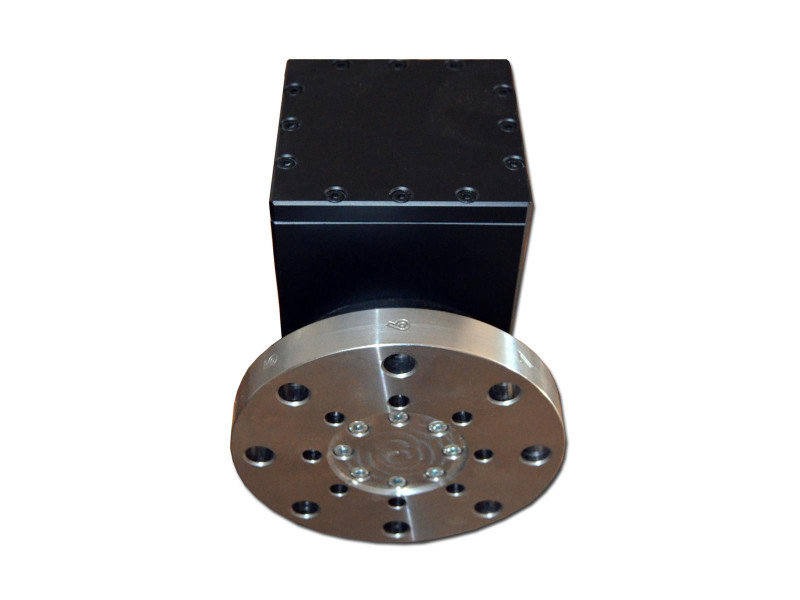

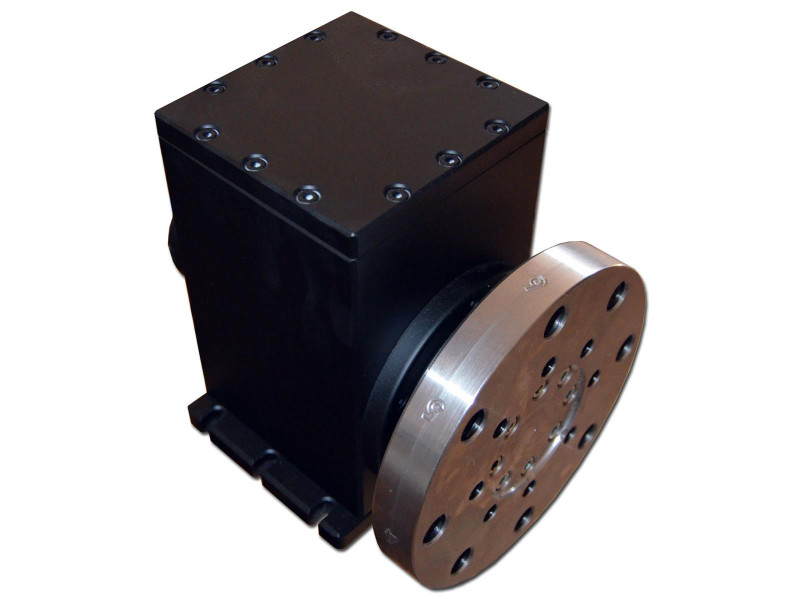

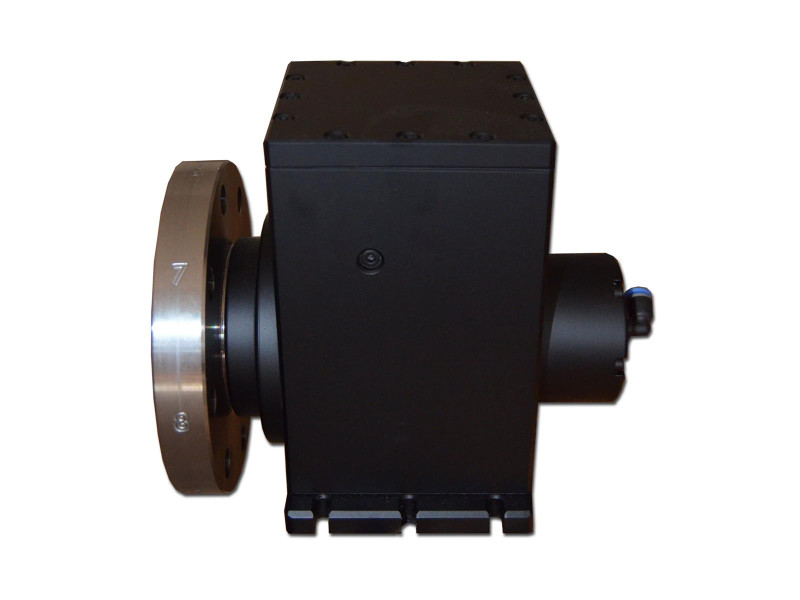

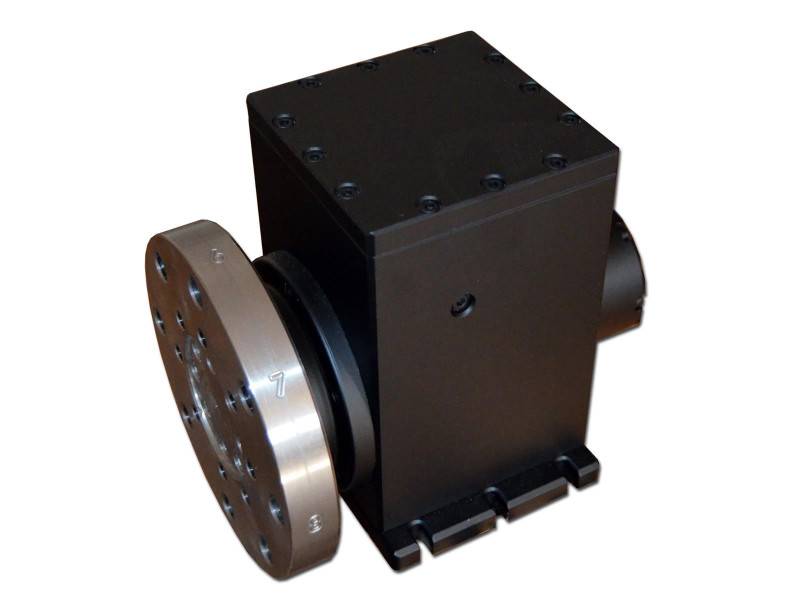

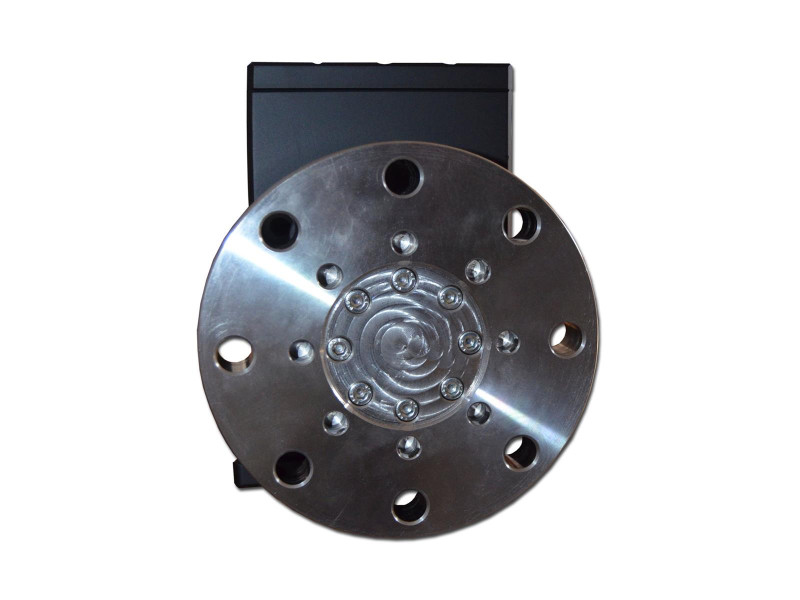

Bild: Werkzeugrevolver mit 8 Werkzeugplätzen

zum Betrieb wird benötigt

- steuerbar über Mach3 oder vergleichbare Software
- zum entriegeln wird  Pressluft benötigt
- Magnetventil
- Druckschalter

technische Zusammenfassung

- mit Trägerplatte
- Referenzschalter
- für  8 Werkzeugplätze
- gefräster Zahlenkranz
- Spitzenhöhe 62mm, mit Distanzplatten variabel

- mechanisch Einsatzfertig, muss noch verkabelt werden, Spitzenhöhe muss an die jeweilige Drehmaschine angepasst werden

>>Werkzeugaufnahmen werden noch benötigt<<
passende Halter für den Werkzeugrevolver WS140:



- Werkzeughalter für Seitenstahl 12x12
- Werkzeughalter für Bohrstahl 12x12
- Werkzeughalter für Bohrstahl 12x25
- Werkzeughalter für Spannzangen Er20

Die Maschine im Film läuft mit CSMIO - S  mit 4,8m /min in X und Z - Achse

sie sehen 8-fach Werkzeugwechsler für Drehmaschinen.
