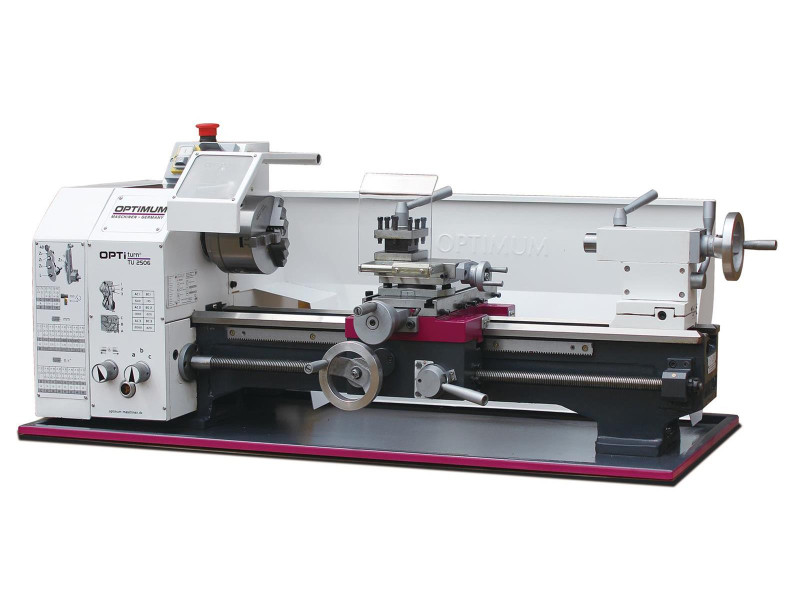

Produktbeschreibung
Wahlweise als TU 2506 mit 230V oder 400V Anschlussspannung oder als TU 2506VB mit Varioantrieb und 230V Anschlussspannung
Technische Daten der OPTIturn TU 2506
Beschreibung
Maschinenunterbauten:
Drehfutter:
Futterflansche und Aufspannscheiben:
Lünetten:
Schnellwechselstahlhalter:
Stahlhalter:
Drehmeißel:
Spannzangen und Spannzangenfutter:
Anbauadapter:
Zentrierspitzen:
Bohrer:
Positionsanzeige:
Technische Daten der OPTIturn TU 2506
| Elektrischer Anschluß | 230 V / 1 Ph ~50 Hz o. 400V / 3 Ph~50 Hz |
| Leistung Antriebsmotor Spindel | TU 2506 750 W, TU 2506VB 1,1kW |
| Spindelkonus | MK 4 |
| Spindelbohrung | Ø 26mm |
| Spindelaufnahme | Kurzkegel |
| Stahlhalter Aufnahmehöhe | max. 13 mm |
| Spitzenhöhe | 125 mm |
| Spitzenweite | 550 mm |
| Umlauf-Ø über Maschinenbett | 250 mm |
| Bettbreite | 135 mm |
| Spindeldrehzahl | 125 - 2.000 min-1 |
| Stufenanzahl | 6 Stufen |
| Verfahrweg Oberschlitten | 70 mm |
| Verfahrweg Planschlitten | 110 mm |
| Längsvorschub im Bereich | |
| Steigung - Metrisch im Bereich | 0,2 - 4 mm/U (21 Steigungen) |
| Steigung - Zoll im Bereich | 56 - 8 Gg/Zoll (21 Steigungen) |
| Reitstockaufnahme | MK 2 |
| Reitstock - Pinolenhub | 65 mm |

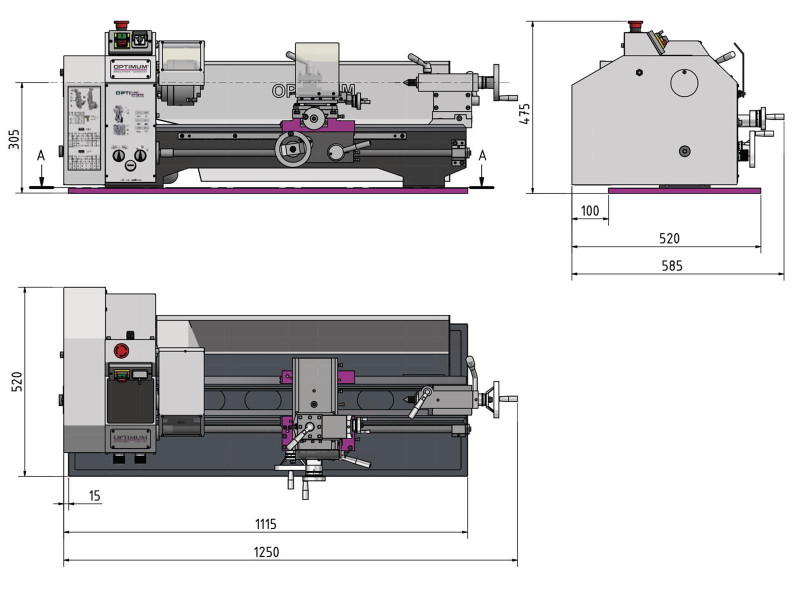

| Abmessungen (L x B x H) | 1.250 x 585 x 475 mm |
| Nettogewicht | 125 kg |
Beschreibung
- Präzise Verarbeitung
- Leistungsstarker, wartungsfreier Motor

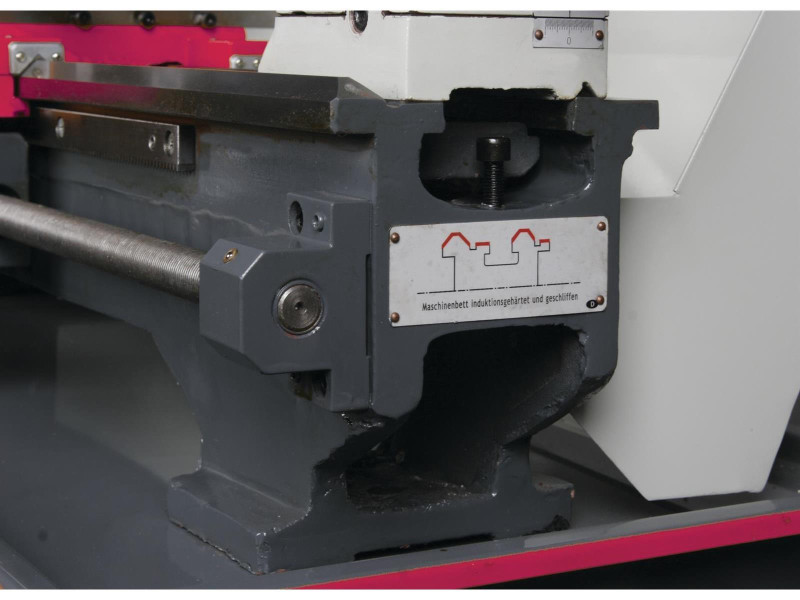

- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Z-Achse Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Automatischer Längs- / Leitspindelantrieb
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Leitspindel in zwei Sinterlagern gelagert
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04/0,01 mm
- Wechselräder-Satz in Standardlieferumfang zum Gewindeschneiden
- Drucklager
- Not-Halt-Schlagschalter
- Komplett ausgestattete Maschinen; der Anwender kann nach
Inbetriebnahme sofort produktiv arbeiten
TU 2506VB:
- Drehzahlregelung leicht einstellbar über Potentiometer
- Digitale Drehzahlanzeige
Ausstattung:
Schlitten
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten spielfrei nachstellbar
- Rollgewalzte Trapezspindeln
- Spanschutz am Oberschlitten
- Fräsmaschine BF 20V anbaubar
- Oberschlitten auf Planschlitten verschiebbar

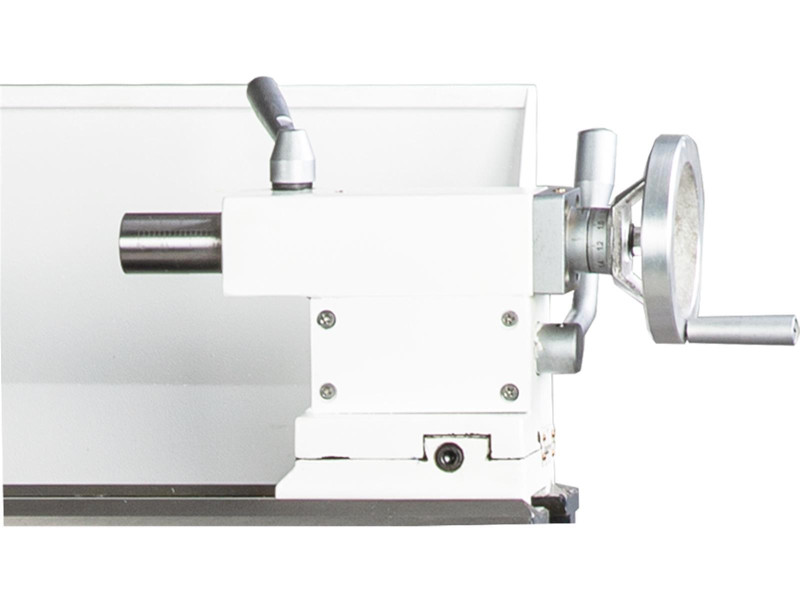

Reitstock
- Zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
Hauptspindel
- Gehärtet und in nachstellbaren Präzisions- Kegelrollenlagern gelagert
- Zwei Kegelrollenlager in P5 Qualität
- Kurzkegel
- Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
Vorschubgetriebe
- Leichtgängig
- Abgerundete Zahnräder
- Im Ölbad laufend
- Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
- Feste Zentrierspitze MK 2 und MK 4
- Spritzwand
- Spänewanne
- HSS Drehmeißel
- Vierfach-Stahlhalter
- Wechselräder-Satz
- Bedienwerkzeug
Maschinenunterbauten:
Drehfutter:
Futterflansche und Aufspannscheiben:
Lünetten:
Schnellwechselstahlhalter:
Stahlhalter:
Drehmeißel:
Spannzangen und Spannzangenfutter:
Anbauadapter:
Zentrierspitzen:
Bohrer:
Positionsanzeige:
