Produktbeschreibung

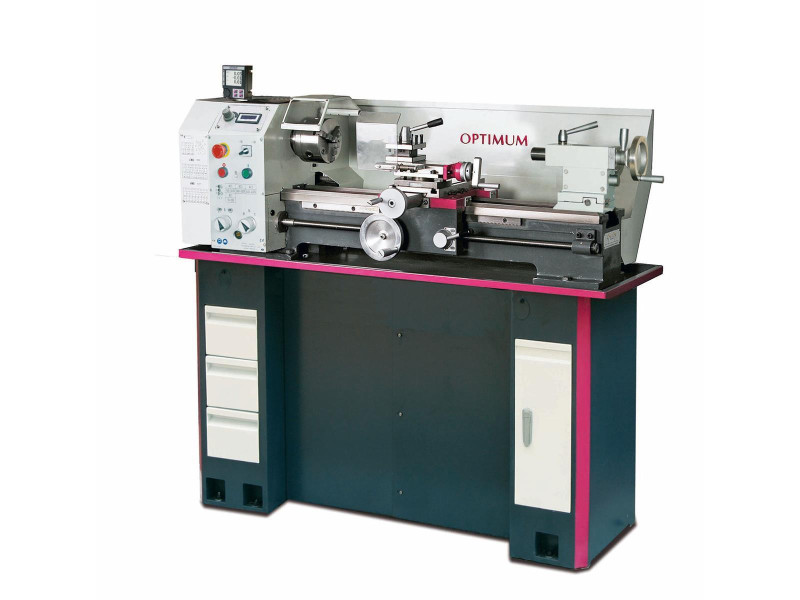

Optiturn TU 3008 mit optionalen Maschinenunterbau
- Leit- und Zugspindel-Drehmaschine mit Längs- und Planvorschub
- Vario-Ausführung mit bürstenlosem Motor
- Präzise Verarbeitung
- Leistungsstarker, wartungsfreier Motor
- Große Spindelbohrung Ø 38 mm
- Drehzahl elektronisch regelbar
- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Bettführungsbahnen
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Rechts-Linkslauf im Bedienfeld schaltbar
- Mit Leitspindel zum Gewindeschneiden oder automatischem Längsdrehen
- Leitspindel in zwei Sinterlagern gelagert
- Automatischer Längs-/Planvorschub
- Leitspindel- und Zugspindelabdeckung
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04/0,01 mm
- Wechselrädersatz zum Gewindeschneiden
- Drucklager
- Not-Halt-Schlagschalter und Unterspannungsauslösung
Schlitten
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten spielfrei nachstellbar
- Großdimensionierter Spanschutz am Oberschlitten
Reitstock
- Zum Kegeldrehen verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle und einfache Verstellung des Reitstockes mittels Klemmhebels
Hauptspindel
- Gehärtet und in nachstellbaren Präzisions-Kegelrollenlagern gelagert
Vorschubgetriebe
- Leichtgängig
- Abgerundete Zahnräder
- im Ölbad laufend
Vorbereitung
- Für Messsystem-Montage der X- und Z-Achse vorbereitet
- 3-Backendrehfutter Ø 160 mm zentrisch spannend
- Feste Zentrierspitze MK3 /MK5
- 4-fach Stahlhalter
- Wechselrädersatz
- Bedienwerkzeug
| Technische Daten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| OPTIturn TU 3008 | OPTIturn TU 3008G | OPTIturn TU 3008V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrischer Anschluss | 400 V / 3 Ph ~50Hz | 400 V / 3Ph ~50Hz | 230 V / 1Ph ~50Hz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Antrieb Spindel | 1,1 kW | 1,1 kW | 1,5 kW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spindelkonus | MK 5 | MK 5 | MK 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 4 | Camlock DIN ISO 702-2 Nr. 4 | Camlock DIN ISO 702-2 Nr. 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spindelbohrung, Stangendurchlass | Ø 38 mm | Ø 38 mm | Ø 38 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vierfachstahlhalter Aufnahmehöhe | 25 mm | 25 mm | 25 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spitzenhöhe | 158 mm | 158 mm | 158 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spitzenweite | 800 mm | 720 mm | 800 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Umlauf-Ø über Maschinenbett | 310 mm | 310 mm | 310 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Umlauf-Ø über Planschlitten | 190 mm | 190 mm | 190 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bettbreite | 180 mm | 180 mm | 180 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spindeldrehzahl | 150 - 2.000 min-1 | 180 - 2.600 min-1 | 30 - 3.000 min-1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stufenanzahl | 6 Stufen | 6 Stufen | 5 Stufen, Drehzahl elektronisch regelbar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verfahrweg Oberschlitten | 65 mm | 65 mm | 65 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verfahrweg Planschlitten | 150 mm | 150 mm | 150 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Längsvorschub im Bereich | 0,085 - 0,832 mm/U (9 Vorschübe) | 0,085 - 0,832 mm/U (9 Vorschübe) | 0,085 - 0,832 mm/U (9 Vorschübe) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Planvorschub im Bereich | 0,01 - 0,1 mm/U (9 Vorschübe) | 0,01 - 0,1 mm/U (9 Vorschübe) | 0,01 - 0,1 mm/U (9 Vorschübe) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Steigung - Metrisch im Bereich | 0,2 - 3,5 mm/U (18 Steigungen) | 0,2 - 3,5 mm/U (18 Steigungen) | 0,2 - 3,5 mm/U (18 Steigungen) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Steigung - Zoll im Bereich | 56 - 8 Gg/Zoll (21 Steigungen) | 56 - 8 Gg/Zoll (21 Steigungen) | 56 - 8 Gg/Zoll (21 Steigungen) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reitstockaufnahme | MK 3 | MK 3 | MK 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reitstock-Pinolenhub | 70 mm | 70 mm | 70 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Länge x Breite x Höhe | 1.525 x 705 x 575 mm | 1.525 x 705 x 575 mm | 1.525 x 705 x 575 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gewicht | 226 kg | 261 kg | 243 kg | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zubehör für die Optimum OPTIturn TU 3008 Drehmaschine
Maschinenunterbau
Drehbackenfutter
Lünetten
Schnellwechselstahlhalter u. Ersatzstahlhalter
Drehmeißel
Spannzangen und Futter
Positionsanzeigen und Messmittel
Zentrierspitzen
Kühlmitteleinrichtungen
Bohrer
Diesen Artikel haben wir am 28.06.2015 in unseren Katalog aufgenommen.
