MDE-LS Minimalmengenschmierung

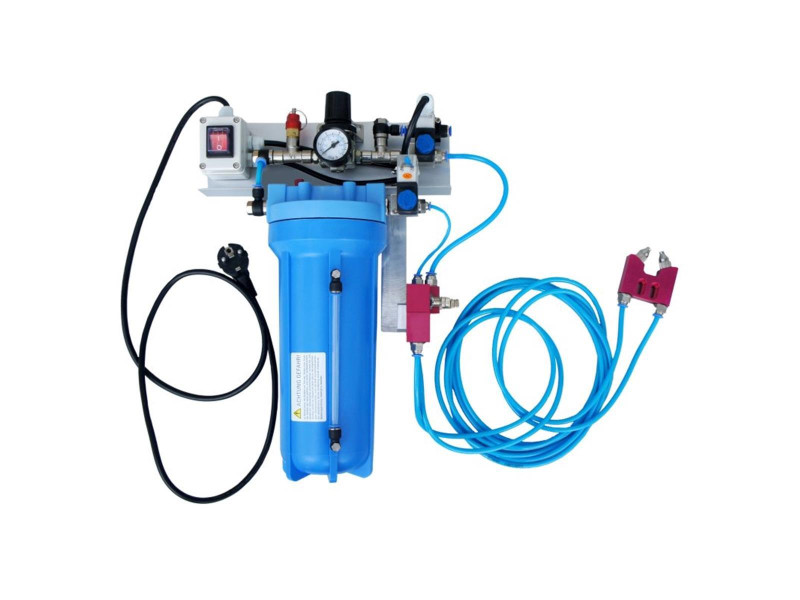

Das DYNACUT MDE Schmiersystem ist ein Niederdrucksystem mit einer koaxialen Sprühdüse, die einen nebelfreien Kühlmittelauftrag ermöglicht. Hierbei wird der Kühlmittelbehälter mittels eines Druckregelventils einem Druck von 0,3 bis 1,5 Bar ausgesetzt, abhängig von der Viskosität des Kühlmittels. Auf diese Weise wird sicher gestellt, dass Schmierstoff und Blasluft bei Aktivierung der Druckluftversorgung getrennt und mit unterschiedlichen Drücken bis zum Düsenaustritt geführt werden, wobei feinste Kühlmitteltröpfchen in den Luftstrom an der Düsenspitze eingebracht werden. Das Luftvolumen und der Druck an der Düsenspitze können mittels eines einstellbaren Nadelventils an der Düseneinheit reguliert werden. Die Zufuhr des Kühlmittels wird ebenfalls mittels eines Nadelventils an der Düseneinheit geregelt. Bei korrekter Einstellung arbeitet das System völlig nebelfrei.

Die Aktivierung der Schmiermittel- und Druckluftzufuhr erfolgt elektrisch über Magnetventile. Daher lässt sich das System automatisieren, was bedeutet, dass es über eine CNC-Steuerung aktiviert und deaktiviert werden kann.

Ein großer Vorteil der Tröpfchenkühlung besteht darin, dass die mikroskopischen Tröpfchen so schwer sind, dass sie nicht in die umgebende Raumluft streuen. Ein weiterer Pluspunkt ist die Fähigkeit, den Luftstrom mit den eingebetteten Tröpfchen gezielt auf Werkzeug und Werkstück auszurichten, wodurch Overspray (Kühlmittelverlust) minimiert wird. Durch den niedrigen Luftdruck wird auch deutlich weniger Druckluft verbraucht.

Dieses System ist kompatibel mit allen gängigen Kühlmitteln, die für Minimalmengenschmierungen geeignet sind, und kann unterschiedliche Viskositäten problemlos handhaben.

Das Kühlsystem kann problemlos in gängigen Bohr-, Dreh-, Fräs- und Sägemaschinen eingesetzt werden. Es ist besonders geeignet für die Bearbeitung von Aluminium und zur Kühlung auf CNC-gesteuerten Graviermaschinen.

Das System kann mit einem V-Verteiler für eine zusätzliche Düse ausgestattet werden. Ebenso besteht die Möglichkeit, eine Doppeldüse oder eine Düse zur Sägeschmierung anzuschließen.
