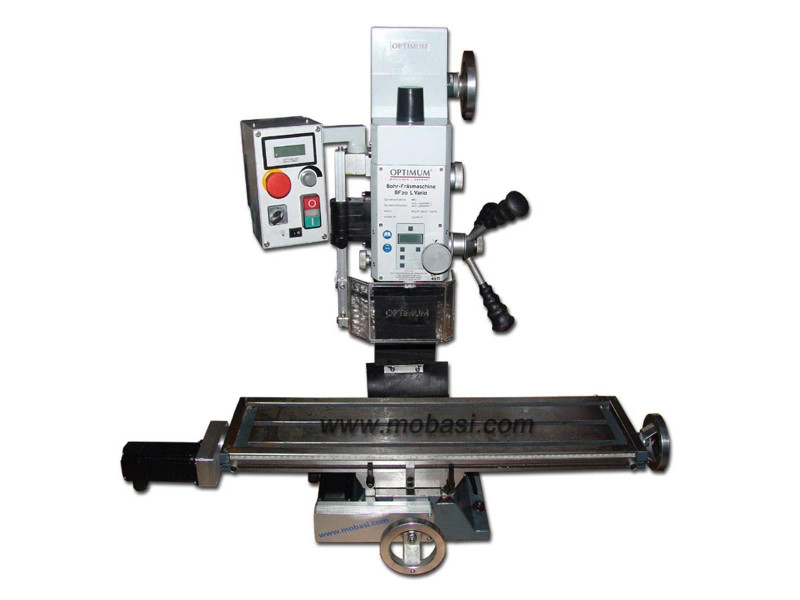

Optimum BF 20 L Vario CNC Set I

Auch erhältlich: Optimum OPTImill MH20
Wir rüsten weiterhin konventionelle BF 20 Modelle auf CNC gesteuerte um.
Aufgrund unserer jahrelanger Erfahrung mit diesen Modellen bieten wir ebenso eine Regenerierung ihrer Fräsmaschine an.


  CNC Set I enthält:

Fräsmaschine mit CNC - Anbausätzen
mit standard Trapezgewindespindeln

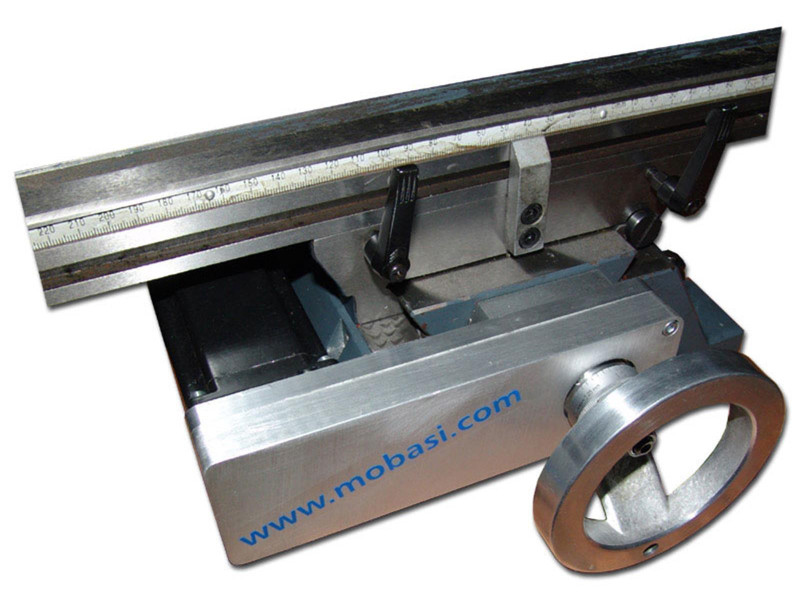

• CNC Anbausätze + Möglichkeit Handräder für manuellen Betrieb zu montieren
• ausgeliefert wird die Maschine ohne montierte Handrad an der Y-Achse. Die im Auslieferungszustand verbaute Hülse kann mit dem manuellen Handrad ausgetauscht werden. Im CNC-Betrieb sollte die mitgelieferte Hülse montiert sein, da ansonsten Verletzungsgefahr besteht.

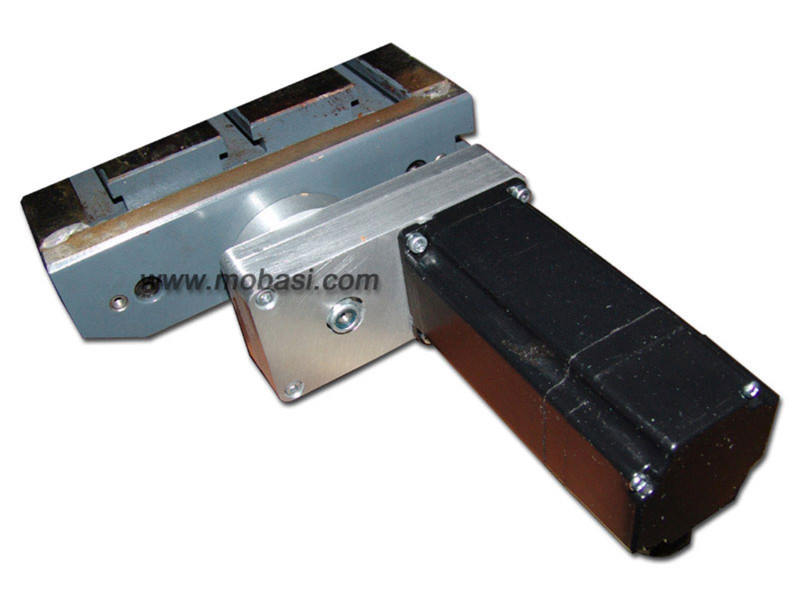

• 3St. Schrittmotoren: 2,5 Nm ; 4,2 A  untersetzt, somit stehen an jeder Spindel 5 Nm zur Verfügung
• durch die Untersetzung ist Stahlfräsen mit großem Spanvolumen praktikabel
• des Weiteren können wir für ihre Maschine einen Umbausatz für die Hauptspindel   -  doppelte Drehzahlen ( 6000rpm ) gegen Aufpreis anbieten

Gern erstellen wir ihnen auch ein >>individuelles Angebot<<.


sie sehen: Opti BF20 Funktionsvideo

Technische Daten der Optimum BF 20 L Vario:


• Bohrleistung 20 mm
• Fräsleistung Messerkopf max. 63mm
• Ausladung 185 mm
• Spindelaufnahme
• Spindeldrehzahlen 100 - 3000 U/Min.
• Pinolenhub 50 mm
• Tischgröße 700 x 180 mm (Lange x Breite)
• T-Nutengröße 12mm
• Verfahrweg Z 280 mm
• Verfahrweg Y 175 mm
• Verfahrweg x 480 mm
• Motorleistung 230 V bei 50 Hz, 850 W
• Abmessungen 670 x 550 x 860 mm (Länge x Breite x Höhe)
• Nettogewicht 109 kg

Lieferumfang:

• CNC-Steuerung Microstep 42-3N
• BF20L Vario mit CNC-Anbausätzen
• Anzugstange M 10
• digitale Pinolenhubanzeige
• Kegeldorn MK2 / B16 mit M10 Anzugsgewinde
• Bedienwerkzeug

Die Versandkosten werden für sie, abhängig vom Empfängerstandort, zu bestmöglichen Konditionen individuell ermittelt.
