Produktbeschreibung

OPTImill MH 25SPV


Stabile Fräsmaschine mit elektronisch stufenlos regelbarem Antrieb.

MH 25SPV mit Servomotoren und digitaler Drehzahlanzeige DRO 5

  • Inverter-Motor
  • Präzise verarbeitet
  • Übersichtliches Bedienpanel mit bedienerfreundlicher Folientastatur
  • Besonders ruhiger Lauf
  • Gegengewicht erleichtert das Verstellen der Z-Achse
  • Stufenlose Drehzahlregelung
  • Einfacher Werkzeugwechsel durch Werkzeugschnellspannsystem
  • Vorschubspindeln einstellbar durch nachstellbare Spindelmuttern
  • Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
  • Schrägkugellager in den Achsen
  • Höhenverstellbare, groß dimensionierte Schutzscheibe mit Mikroschalter
  • Getriebekopf ± 45° neigbar
  • Rechts-/Linkslauf
  • Leicht ablesbare Drehzahlanzeige im Fräskopf
  • Stufenlos einstellbarer Vorschub in allen Achsen
  • Eilgang X-/Y-Achse für schnelle Positionierung
  • Digitale 3-Achsen Positionsanzeige DRO 5
  • Endabschaltung des Vorschubs
  • Bedienpanel transportabel
  • Bei Spindelstillstand schaltet der Vorschub ab
  • Endschalter für alle drei Achsen

Touchpanel

  • Übersichtlich und leicht zu bedienen
  • Leichter Berührungsdruck mit dem Finger reicht für die Aktivierung der Touchfunktion

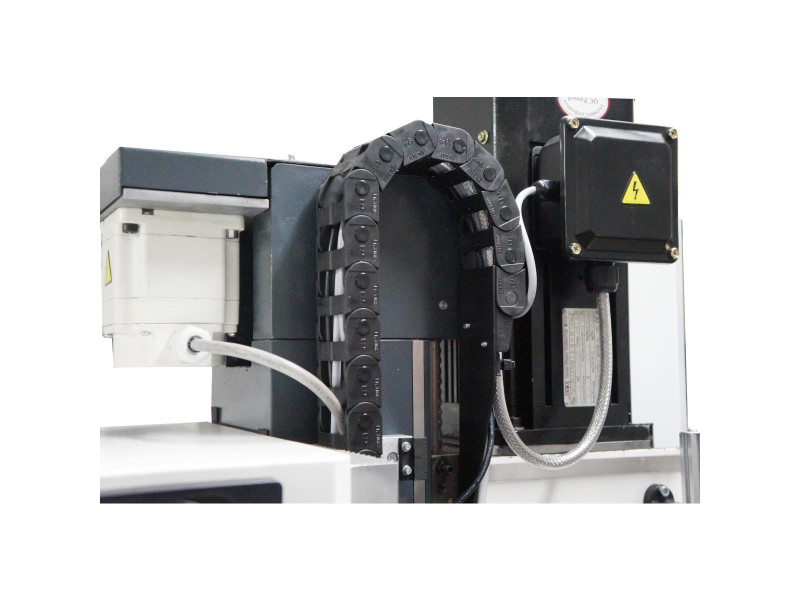

Energiekette

  • Leitungsführung in einer Energiekette

Endschalter

  • für alle drei Achsen

Technische Daten

Abmessungen und Gewichte
Länge (Produkt) ca.: 970mm
Breite/Tiefe (Produkt) ca.: 975mm
Höhe (Produkt) ca.: 1025mm
Gewicht (Netto) ca.: 200kg
Bohr-Fräskopf
Bohr-Fräskopf Neigebereich: ± 45°
Bohr-Fräsleistung
Messerkopfgröße max.: 50mm
Schaftfräsergröße max.: 25mm
Eilgang Geschwindigkeit
Eilgang Geschwindigkeit X-Achse: 150 – 930mm/min
Eilgang Geschwindigkeit Y-Achse: 100 – 580mm/min
Eilgang Geschwindigkeit Z-Achse: 80 – 450mm/min
Elektrische Daten
Gesamt Anschlusswert: 2kW
Anschlussspannung: 230V
Netzfrequenz: 50Hz
Frästisch horizontal
Horizontalfrästisch Länge: 620mm
Horizontalfrästisch Breite: 180mm
Abstand Vertikalspindel - Horizontalfrästisch min.: 0mm
Abstand Vertikalspindel - Horizontalfrästisch max.: 300mm
Horizontalfrästisch T-Nuten Größe: 12mm
Horizontalfrästisch T-Nuten Anzahl: 3
Horizontalfrästisch T-Nuten Abstand: 50mm
Horizontalfrästisch Traglast max.: 30kg
Normen und Zulassungen
Norm DIN EN 55011
EMV-Klasse C2
Verfahrweg
Verfahrweg X-Achse manuell: 400mm
Verfahrweg Y-Achse manuell: 210mm
Verfahrweg Z-Achse manuell: 270mm
Verfahrweg X-Achse automatisch: 380mm
Verfahrweg Y-Achse automatisch: 130mm
Verfahrweg Z-Achse automatisch: 190mm
Vertikalspindel
Vertikalspindel Ausladung: 185mm
Vertikalspindel Spindelaufnahme: BT 30
Vertikalspindel Drehzahlbereich: 200 – 4000min¯¹
Vertikalspindel Anzahl der Drehzahlbereiche: 1
Vertikalspindel Steuerung der Drehzahlregelung: elektronisch regelbar
Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 1,5kW
Vertikalspindel Drehmoment Antriebsmotor Normalbetrieb:10Nm
Vorschub Geschwindigkeit
Vorschub Geschwindigkeit X-Achse: 150mm/min
Vorschub Geschwindigkeit Y-Achse: 100mm/min
Vorschub Geschwindigkeit Z-Achse: 80mm/min
Vorschubmotor Drehmoment
Drehmoment Vorschubmotor X-Achse Dauerbetrieb S1: 2,2Nm
Drehmoment Vorschubmotor Y-Achse Dauerbetrieb S1: 2,2Nm
Drehmoment Vorschubmotor Z-Achse Dauerbetrieb S1: 4,2Nm
