Produktbeschreibung

Optimum Optimill MH 50 Vario CNC Servo wird einem elektronisch stufenlos regelbarerem Antrieb vertrieben.

CNC Fräsmaschine Optimum MH 50 Vario mit Servomotoren und Netzwerksteuerung (Maschine läuft mit Mach3, Mach4 oder simCNC)
  • umgebaut auf Hiwin Kugelumlaufspindeln X / Y / Z 25 x 5mm
  • die Spindellager X und Y Achse  werden getauscht und durch Doppellager ersetzt und modfiziert
  • in der Z- Achse wird eine zusätzliche Lagereinheit eingebaut
  • Y-Motor sitzt hinter der Maschine - individuell für Ihre Ansprüche auch vor der Maschine anbringbar
  • Zentralschmierung mit Druckverteiler (KG- Muttern werden auch mit geschmiert)
  • Schmiernuten in die Führungen eingefräst ( Bild )

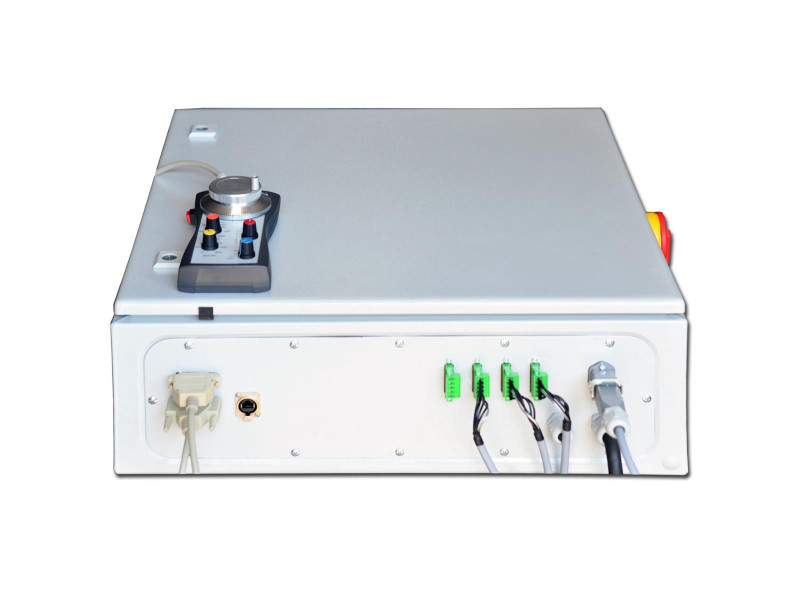

  • ein elektronisches Handrad mit 2 Poti zur stufenlosen Drehzahl und Vorschubregelung ist dabei
  • Hiwin Servomotoren X und Y Achse 400 Watt (800 Watt an der Spindel)
  • Hiwin Servormotor Z Achse  750 Watt (1500 Watt an der Spindel) inkl. Motorbremse
  • mit Drehzahlsteuerung über Software (Mach3, Mach4 oder simCNC)
  • Servoregler mit 23 bit Auflösung
  • Referenzschalter in allen Achsen (X, Y, Z)
  • die Spindel wird durch einen  2,2 kW frequenzgregelten Motor angetrieben (Drehmomentanhebung)
  • die Spindel kann rechs / links drehen und CNC Gewinde schneiden/fräsen
  • ein Anschluß für Werkzeuglängentaster ist vorgesehen
  • schneller Werkzeugwechsel mit automatischem Spannsystem
  • Drehzahl wird in der Software angezeigt


sie sehen: Optimum MH 50

Hier können sie ein individuelles Angebot >>anfordern<<.

Schmiernuten für OPTImill MH-50
Bild: Umarbeitung des Frästisches mit Schmiernuten an der OPTImill MH50 Vario, für eine optimale Schmierung (nicht im Serienmodell standardmäßig enthalten)

Zentralschmierung für OPTImill MH-50 Zentralschmierung für OPTImill MH-50
Bild: Zentralschmierung für OPTImill MH 50 Vario

Zusätzlich eingefräste Schmiernuten, für optimale Schmierung der einzelnen Achsen. Drücke werden gleichmäßig auf alle Kanäle verteilt, um eine konstante und gleichzeitig ankommende Schmierung zu gewährleisten.

Technische Daten der MH 50G und MH 50V im Vergleich

Technische Daten der Optimum Fräsmaschinen
 MH 50 GMH 50 V
Länge (Produkt)1210 mm1210 mm
Breite/Tiefe (Produkt)1020 mm1020 mm
Höhe (Produkt)1645 mm1645 mm
Gewicht (Netto)525 kg515 kg
Leistung Antriebsmotor1,5 / 2,2 kW2,2 kW
Anschlussspannung400 V400 V
Phase(n)3 Ph3 Ph
Stromart~~
Netzfrequenz50 Hz50 Hz
Messerkopfgröße max.80 mm80 mm
Schaftfräsergröße max.32 mm32 mm
Vertikalspindel Ausladung260 mm260 mm
Vertikalspindel SpindelaufnahmeBT 40BT 40
Vertikalspindel Drehzahlbereich330 - 3000 min-1120 - 3600 min-1
Vertikalspindel Anzahl der Drehzahlbereiche2 x 66
Vertikalspindel Steuerung der Drehzahlregelung elektronisch
Horizontalfrästisch Länge850 mm850 mm
Horizontalfrästisch Breite240 mm240 mm
Abstand Vertikalspindel - Horizontalfrästisch min.540 mm540 mm
Abstand Vertikalspindel - Horizontalfrästisch max.540 mm540 mm
Horizontalfrästisch T-Nuten Größe18 mm18 mm
Horizontalfrästisch T-Nuten Anzahl33
Horizontalfrästisch T-Nuten Abstand80 mm80 mm
Horizontalfrästisch Traglast max.175 kg175 kg
Verfahrweg X-Achse manuell520 mm520 mm
Verfahrweg Y-Achse manuell260 mm260 mm
Verfahrweg Z-Achse manuell465 mm465 mm
Bohrleistung Stahl (S235JR)38 mm38 mm
Dauerbohrleistung Stahl (S235JR)32 mm32 mm
Vertikalspindel Drehbereich Fräskopf Z - X Ebene30 Grad30 Grad
Vertikalspindel Pinolendurchmesser80 mm80 mm
Vertikalspindel Pinolenhub115 mm115 mm

Details zur Ausstattung

Bedienpanel Die Folientastatur des Bedienpanels der Optimum MH-Serie hat eine benutzerfreundliche Oberfläche und ist auf Langlebigkeit ausgelegt. Das auf Augenhöhe gut ablesbare digitale Display zeigt die Bohrtiefe sehr gut an. Ebenso ist der Not-halt-Schlagschalter gut erreichbar.
Im Bedienpanel der 50G sind die folgende Funktionen enthalten: Stufenauswahl Antriebsmotor, Spindeldrehrichtung, Bohrtiefe mm / inch, Nullpunkt und Gewinde bohren

Der Pinolenvorschub wird über den Pinolenhebel gewährleistet, zusätzlich ist eine Kupplung zum umschalten von Handgrobvorschub zu Handfeinvorschub enthalten.

Durch die qualitaiv sehr hochwertigen Kegelrollenlager wird eine sehr hohe Rundlaufgenauigkeit von unter 0,015mm (gemessen in der Pinole) erzielt.

Die gegossene Säule beherbergt massive Schwalbenschwanzführungen von größtmöglicher Stabilität und höchster Präzision, welche über Keilleisten jederzeit nachgestellt werden können. Die Lamellen-Schutzabdeckung verhindert das eindringen von groben Spänen und gewährleistet so einen ausdauernden Betrieb.

Der T-Nuten Kreuztisch der Fräsmaschine von Optimum ist groß und vor allem massiv dimensioniert. Er kann über 3 Handräder verstellt werden. Die präzise Oberfläche, die Längsmaß-Skala und die einstellbaren Endanschläge lassen im Handbetrieb kaum Wünsche offen.
