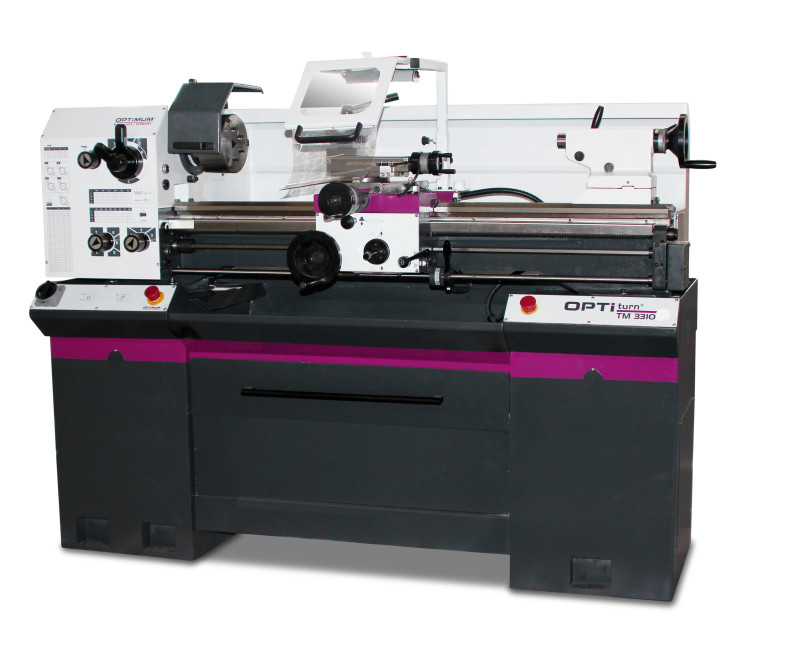

OPTIturn TM 3310

OPTIturn TM 3310
Für eine größere Ansicht klicken Sie auf das Vorschaubild
OPTIturn TM 3310
OPTIturn TM 3310
OPTIturn TM 3310
OPTIturn TM 3310
OPTIturn TM 3310
Ihr Preis 7.257,81 EURUVP 7.626,71 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
In den WarenkorbDirekt zuPayPal

Finanzierung verfügbar ab 99,00 EUR bis 5.000,00 EUR Warenkorbwert mit
Lieferzeit: 1-2 Werktage
Art.Nr.: 3403020
GTIN/EAN: 4030635031304


Produktbeschreibung

OPTIturn TH 3309D

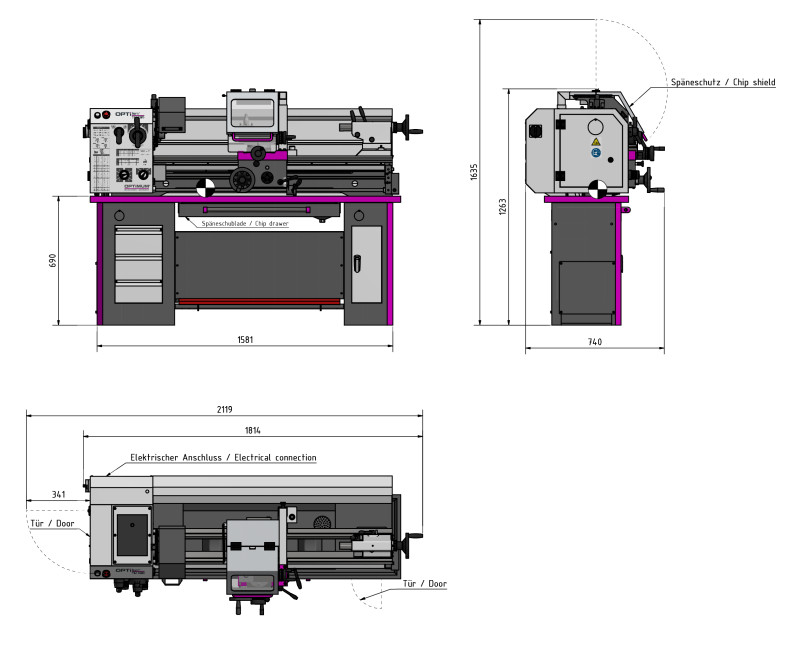

Technische Daten der Optimum OPTIturn TM 3310


Länge1.760 mm
Breite/Tiefe745 mm
Höhe1.320 mm / (1.590 mm mit DPA)
Gewichtca. 469 kg
Leistung Antriebsmotor1,5 kW
Elektrische Spannung400 V
Phase(n)3 Ph
Stromart~
Netzfrequenz50 Hz
SpindelaufnahmeCamlock DIN ISO 702-2 Nr. 4
Spindelbohrung/Stangendurchlass Durchmesser 38 mm
Spitzenhöhe165 mm
Spitzenweite1000 mm
Umlaufdurchmesser über Maschinenbett330 mm
Bettbreite190 mm
Umlaufdurchmesser über Planschlitten216 mm
Drehzahlbereich65 - 2.000 min-1
Anzahl der Drehzahlbereiche9 Stufen
Verfahrweg Oberschlitten90 mm
Verfahrweg Planschlitten/Bettschlitten168 mm / 850mm
ReitstockaufnahmeMK 3
Reitstock Pinolenhub100 mm
Reitstock Pinolendurchmesser38 mm
SpindelkonusMK 5
Stahlhalter Aufnahmehöhe max.16 mm
Vorschubbereich längs0,02 - 0,4 mm/U
Anzahl der Vorschübe längs24
Vorschubbereich plan0,01 - 0,2 mm/U
Anzahl der Vorschübe plan32
Steigung Metrisch0,4 - 10 mm
Anzahl der Steigungen Metrisch29
Steigung Zoll56 - 4 Gg/ 1Zoll
Anzahl der Steigungen Zoll34

Beschreibung

  • Gehärtete und geschliffene Z-Achsen Führungsbahn
  • Präzise gearbeiteter Schlitten
  • Garantierte Rundlaufgenauigkeit der Spindelnase ? 0,015 mm
  • Leitspindelabdeckung
  • Alle Führungen durch Keilleisten nachstellbar
  • Rechts-/Linkslauf am Bettschlitten schaltbar
  • Zweikanalige Sicherheitselektronik
  • DC 24 Volt Elektrik mit Zwei-Kanal-Sicherheitsschaltung nach EN 23125
  • Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
  • Getrieberäder leichtgängig, gehärtet und geschliffen
  • Hauptspindel im Ölbad laufend
  • Verstellbereich Oberschlitten ± 90°
  • LED-Maschinenlampe im Späneschutz integriert
  • Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
  • Handräder entkoppelt und geprüft nach EN 23125
  • Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse
  • Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen
  • Reitstock zum Kegeldrehen ± 10 mm verstellbar
  • Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
  • Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
  • Maschinenunterbau mit Werkzeugfach auf der rechten Seite (Linke Seite mit 3 Blenden (keine Fächer))

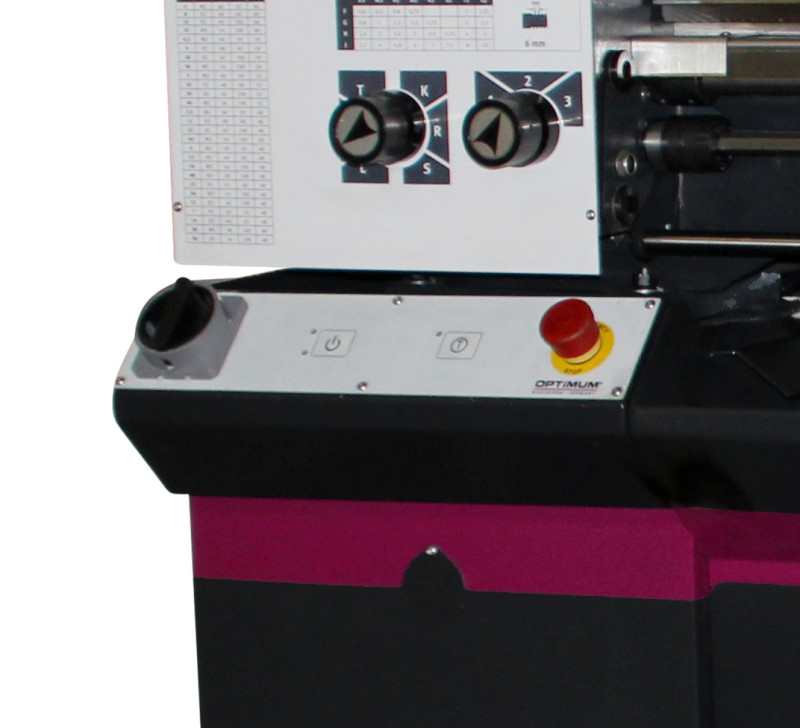

  • Abschließbarer Hauptschalter
  • Vierfach-Stahlhalter
  • Not-Halt Einrichtung mit Fußbetätigung
  • Drehfutterschutz geprüft nach EN 23125
  • Wechselzahnräder-Satz im Standard Lieferumfang
Ausstattungsdetails:

Hauptspindel

  • Im Ölbad laufend
  • Getrieberäder leichtgängig, gehärtet und geschliffen

Schlitten

  • Präzise gearbeitet
  • Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
  • Vierfach-Stahlhalter
  • Alle Führungen durch Keilleisten nachstellbar
  • Verstellbereich Oberschlitten ± 90°

Prismenbett

  • Stark verrippt
  • Induktiv gehärtet
  • Präzisionsgeschliffen

Reitstock

  • Zum Kegeldrehen ±10 mm verstellbar
  • Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm

LED-Maschinenlampe

Werkzeugfach


Lieferumfang:

  • Dreibacken-Drehfutter Ø 160 mm, Nr. 4
  • LED-Maschinenleuchte
  • Reduzierhülse MK 5 / MK 3
  • Nicht mitlaufende Zentrierspitze MK 3
  • Vierfach-Stahlhalter 16 mm
  • Wechselzahnräder-Satz
  • Maschinenunterbau
  • Maschinenerstbefüllung mit Qualitätsöl
  • Bedienwerkzeug

Bereits im Lieferumfang inklusive:
Maschinenerstbefüllung mit Qualitätsöl



OPTIturnTM 3310 Anleitung / Ersatzteileliste / Explosionszeichnung zum Download


Dieses Produkt ist z.B. kompatibel zu:

OPTIturn TH 3309D

OPTIturn TH 3309D

OPTIturn TH 3309D
Komplett ausgestattet und mit digitaler Positionsanzeige DPA 31 Plus

Nachfolgermodell der D320 x 920
