- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Präzise gearbeiteter Schlitten
- Garantierte Rundlaufgenauigkeit der Spindelnase ? 0,015 mm
- Leitspindelabdeckung
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf am Bettschlitten schaltbar
- Zweikanalige Sicherheitselektronik
- DC 24 Volt Elektrik mit Zwei-Kanal-Sicherheitsschaltung nach EN 23125
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Getrieberäder leichtgängig, gehärtet und geschliffen
- Hauptspindel im Ölbad laufend
- Verstellbereich Oberschlitten ± 90°
- LED-Maschinenlampe im Späneschutz integriert
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Handräder entkoppelt und geprüft nach EN 23125
- Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen
- Reitstock zum Kegeldrehen ± 10 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Maschinenunterbau mit Werkzeugfach auf der rechten Seite (Linke Seite mit 3 Blenden (keine Fächer))
- Abschließbarer Hauptschalter
- Vierfach-Stahlhalter
- Not-Halt Einrichtung mit Fußbetätigung
- Drehfutterschutz geprüft nach EN 23125
- Wechselzahnräder-Satz im Standard Lieferumfang
Produktbeschreibung

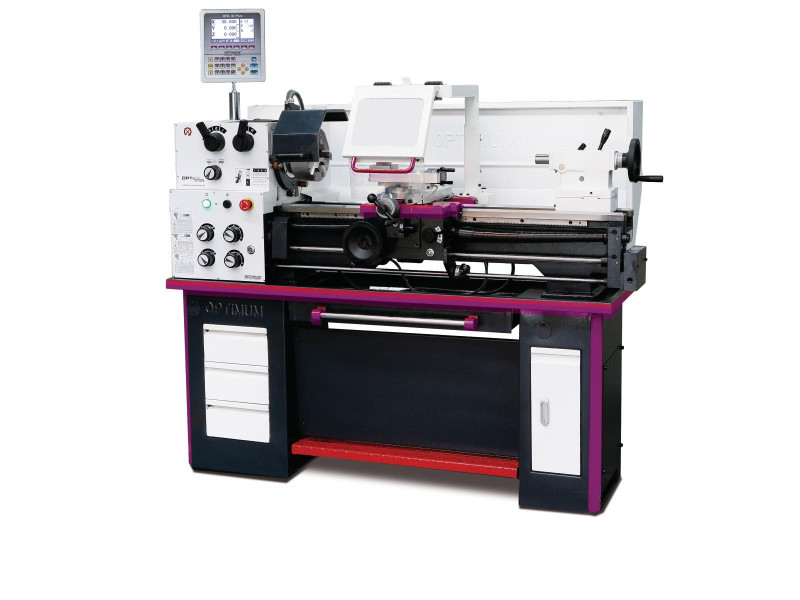

OPTIturn TH 3309D Komplett ausgestattet und mit digitaler Positionsanzeige DPA 31 Plus
Technische Daten der Optimum OPTIturn TH 3309D

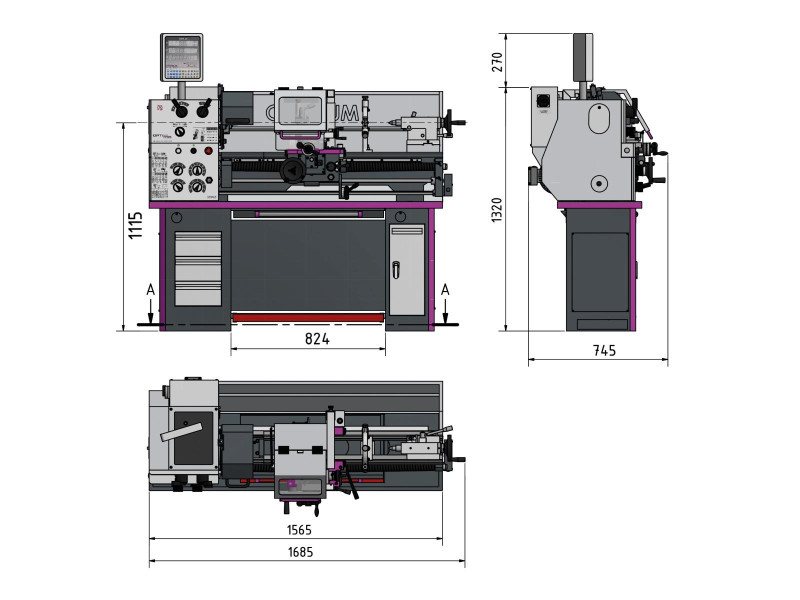

| Länge | 1.685 mm |
| Breite/Tiefe | 745 mm |
| Höhe | 1.590 mm |
| Gewicht | ca. 512 kg |
| Leistung Antriebsmotor | 1,5 kW |
| Elektrische Spannung | 400 V |
| Phase(n) | 3 Ph |
| Stromart | ~ |
| Netzfrequenz | 50 Hz |

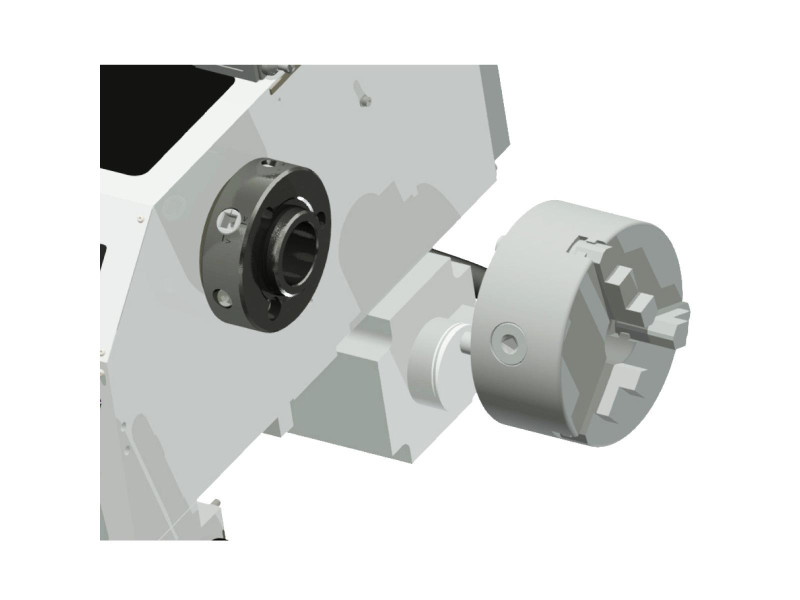

| Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 4 |
| Spindelbohrung/Stangendurchlass Durchmesser | 38 mm |
| Spitzenhöhe | 165 mm |
| Spitzenweite | 830 mm |
| Umlaufdurchmesser über Maschinenbett | 330 mm |
| Umlaufdurchmesser in der Bettbrücke | 170 mm |
| Umlaufdurchmesser über Planschlitten | 208 mm |
| Drehlänge in der Bettbrücke | 430 mm |
| Drehzahlbereich | 70 - 2.000 min-1 |
| Anzahl der Drehzahlbereiche | 16 Stufen |
| Verfahrweg Oberschlitten | 98 mm |
| Verfahrweg Planschlitten/Bettschlitten | 164 mm / 695mm |
| Reitstockaufnahme | MK 3 |
| Reitstock Pinolenhub | 110 mm |
| Reitstock Pinolendurchmesser | 32 mm |
| Spindelkonus | MK 5 |
| Stahlhalter Aufnahmehöhe max. | 16 mm |
| Vorschubbereich längs | 0,052 - 1,392 mm/U |
| Anzahl der Vorschübe längs | 32 |
| Vorschubbereich plan | 0,014 - 0,38 mm/U |
| Anzahl der Vorschübe plan | 32 |
| Steigung Metrisch | 0,4 - 7 mm |
| Anzahl der Steigungen Metrisch | 26 |
| Steigung Zoll | 56 - 4 Gg/ 1Zoll |
| Anzahl der Steigungen Zoll | 34 |
Beschreibung
Hauptspindel
- Im Ölbad laufend
- Getrieberäder leichtgängig, gehärtet und geschliffen
Schlitten
- Präzise gearbeitet
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Verstellbereich Oberschlitten ± 90°
Prismenbett
- Stark verrippt
- Induktiv gehärtet
- Präzisionsgeschliffen
Reitstock
- Zum Kegeldrehen ±10 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
LED-Maschinenlampe

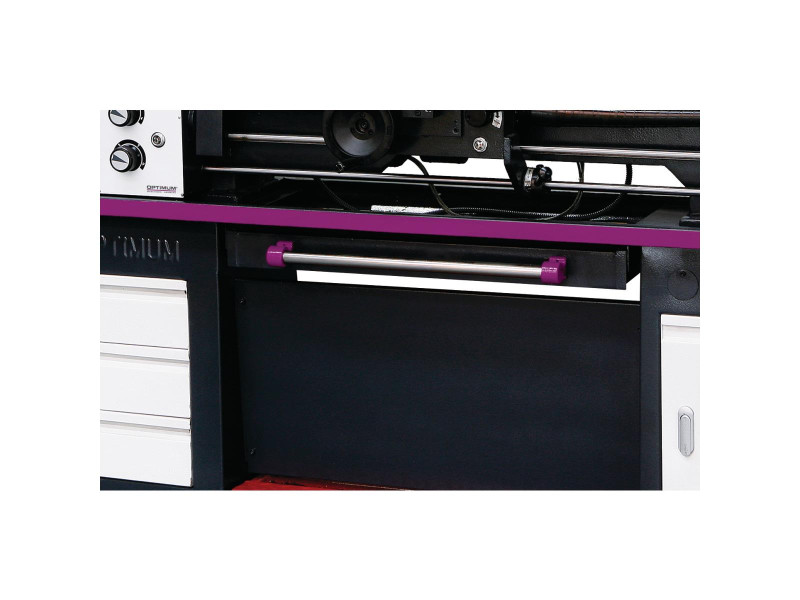

Werkzeugfach
Lieferumfang:
- Feststehende Lünette Durchlass Ø 6 - Ø 50 mm
- Mitlaufende Lünette Durchlass Ø 8 - Ø 30 mm
- LED-Maschinenleuchte
- Reduzierhülse MK 5 / MK 3
- Zwei feste Zentrierspitzen MK 3
- Vierfach-Stahlhalter 16 mm
- Wechselzahnräder-Satz
- Maschinenunterbau
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
Ausstattung:

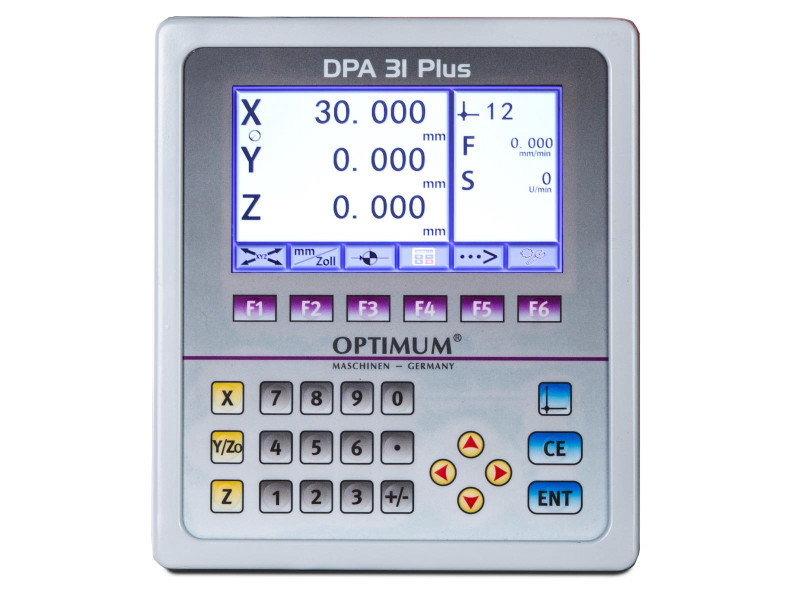

Digitale Positionsanzeige DPA 31 Plus
Zubehör für Optimum OPTIturn TH 3309
Drehfutter
Stahlhalter
Drehmeißel
Bohrer
Spannzangen
Maschinenunterbau
Zentrierspitzen
Kühlmitteleinrichtung
Positionsanzeige
OPTIturnTH 3309 Anleitung / Ersatzteileliste / Explosionszeichnung zum Download
