EGH Baureihe

EGH Baureihe Laufwagen für EGH - Profilschiene
Blockausführung

Tabelle Abmessungen des EGH Laufwagens der EGH Linearschiene
Baureihe
Baugröße
Montage­maße [mm]Abmessung des Laufwagens [mm]Dynamische
Tragzahl Cdyn [N]*
Statische Tragzahl C0 [N]CAD
HWBCL1LM × l
EGH15SA243426,023,140,1M4 × 653509400CAD
EGH15CA243426,02639,856,8M4 × 6783016190CAD
EGH20SA284232,029,050,0M5 × 7723012740CAD
EGH20CA284232,03248,169,1M5 × 71031021130CAD
EGH25SA334835,035,559,1M6 × 91140019500CAD
EGH25CA334835,03559,082,6M6 × 91627032400CAD
EGH30SA426040,041,569,5M8 × 121642028100CAD
EGH30CA426040,04070,198,1M8 × 122370047460CAD
EGH35SA487050,045,075,0M8 × 122266037380CAD
EGH35CA487050,05078,0108,0M8 × 123335064840CAD


Hiwin EGH Profilschienenführungen mit den Baugrößen 15 / 20 / 25 / 30 und 35

Für Schienenbreite von 15mm bis 35mm sind die Profilschienenführungen der EGH Reihe entwickelt. Mit Kugelführung, Nachschmiersystem und verschiedensten Dichtungsvarianten.

Eigenschaften der Profilschienenführungen der Baureihe EG

Die Hiwin-Profilschienführungen der EG-Baureihe mit vier Kugellaufbahnen sind durch ihre geringe Bauhöhe optimal für Anwendungen mit geringem Einbauraum geeignet. Die EG-Baureihe besitzt dennoch die gleichen Eigenscheiften wie die HG-Baureihe: hohe Belastbarkeit, geringe Verschiebekräfte und einen hohen Wirkungsgras. Die Kugel-Halteleisten verhindern, dass die Kugeln herausfallen, wenn bei der Montage der Laufwagen von der Profilschiene gezogen wird.

Aufbau der EG Profilschienenführung Baureihe
  • Vierreihige Kugelumlaufführung
  • 45° Kontaktwinkel der Kugellaufbahnen
  • Kugel-Halteleisten verhindern das Herausfallen der Kugeln bei Demontage des Laufwagens
  • Verschiedene Dichtungsvarianten je nach Anwendungsgebiet
  • 6 Anschlussmöglichkeiten für Schmiernippel oder Schmieradapter

Vorteile der EG Baureihe
  • Spielfrei
  • Austauschbar
  • Hohe Genauigkeit
  • Hoch belastbar in allen Belastungsrichtungen
  • Geringe reibungsverluste auch bei Verospannung durch optimierte Kugellaufbahnen und 2-Punkt-Kontakt

Bestellcodes der EGH - Baureihe

für individuelle Anfragen über den nachstehenden Bestellcode können wir auf ihre Wünsche eingehen, kontaktieren sie uns hierfür bitte über unser >>Formular<<

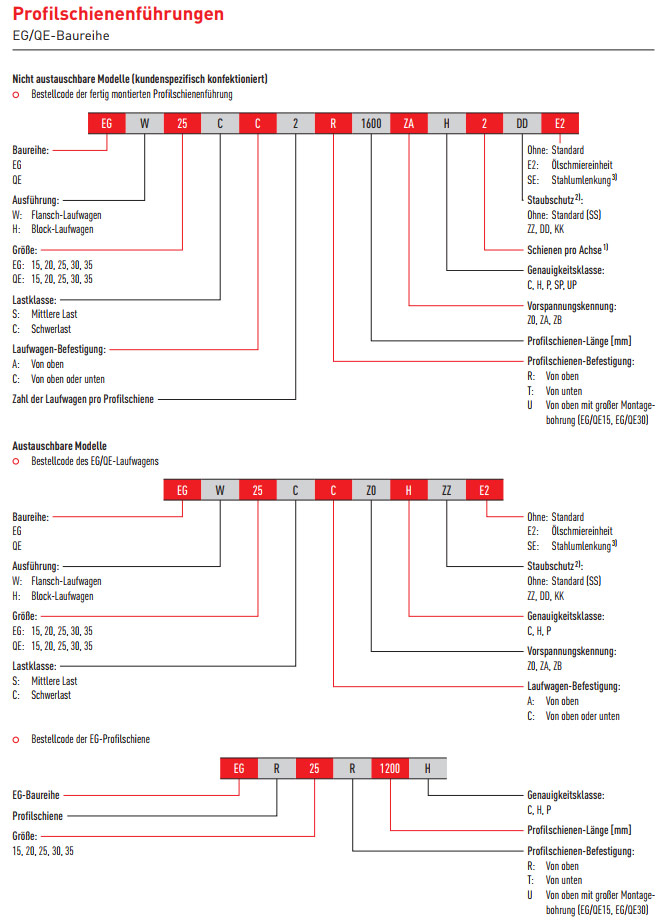

Hiwin Profilschienenführung EG QE Bestellcode
Bild: Hiwin Profilschienenführung EG QE Bestellcode
Zeige 1 bis 4 (von insgesamt 4 Artikeln)
  • Seiten:
  • 1
EGH15CAZ0H
Lieferzeit: 1-2 Tage
Ihr Preis 46,30 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
EGH20CAZ0H
Lieferzeit: 1-2 Tage
Ihr Preis 57,22 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
EGH25CAZ0H
Lieferzeit: 1-2 Tage
Ihr Preis 71,40 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
EGH30CAZ0H
Lieferzeit: 1-2 Tage
Ihr Preis 85,05 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
