Optimum OPTImill MH 22V

Optimum MH-22V Vario kleine Bohr-Fräsmaschine mit elektronisch stufenlos regelbarem Antrieb für den Modellbauer



Technische Daten der MH 22V:



Länge (Produkt)	945 mm
Breite/Tiefe (Produkt)	650 mm
Höhe (Produkt)	950 mm
Gewicht (Netto)	120kg
Leistung Antriebsmotor	0,95 kW
Anschlussspannung	230 V
Phase(n)	1 Ph
Stromart	~
Netzfrequenz	50 Hz
Messerkopfgröße max.	52 mm
Schaftfräsergröße max.	12 mm
Vertikalspindel Ausladung	170 mm
Vertikalspindel Spindelaufnahme	BT 20
Vertikalspindel Drehzahlbereich	90 - 3000 min-1
Vertikalspindel Anzahl der Drehzahlbereiche	2
Vertikalspindel Steuerung der Drehzahlregelung	elektronisch
Horizontalfrästisch Länge	700 mm
Horizontalfrästisch Breite	180 mm
Abstand Vertikalspindel - Horizontalfrästisch min.	370 mm
Abstand Vertikalspindel - Horizontalfrästisch max.	370 mm
Horizontalfrästisch T-Nuten Größe	12 mm
Horizontalfrästisch T-Nuten Abstand	63 mm
Verfahrweg X-Achse manuell	480 mm
Verfahrweg Y-Achse manuell	175 mm
Verfahrweg Z-Achse manuell	370 mm
Bohrleistung Stahl (S235JR)	20 mm
Dauerbohrleistung Stahl (S235JR)	16 mm
Vertikalspindel Drehbereich Fräskopf Z - X Ebene	90 Grad
Vertikalspindel Pinolendurchmesser	60 mm
Vertikalspindel Pinolenhub	50 mm



Ausstattungsdetails

• Steuerelektronik
  • Integrierte Relais-Steuerung

• Motor
  • Zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
  • Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung

• Z-Säule und X-Achse
  • Vorbereitete Nut für die nachträgliche Montage der Magnetbänder

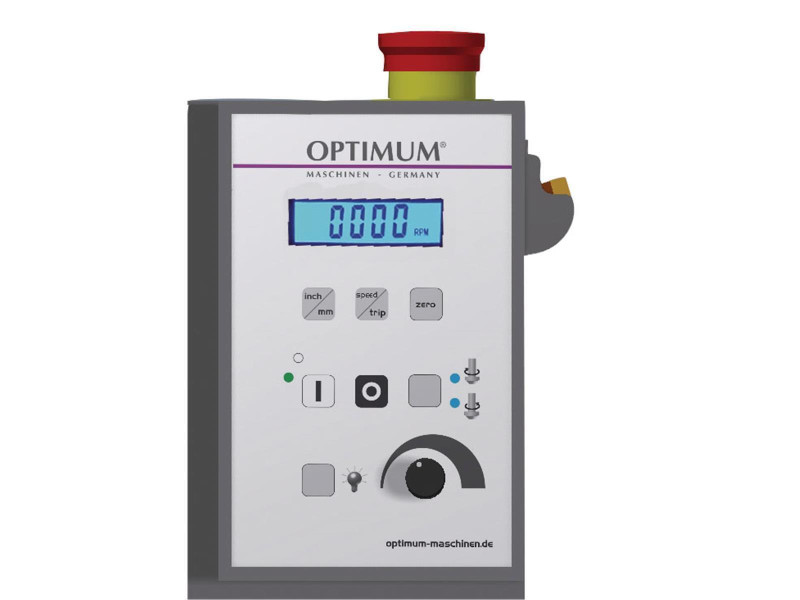

• Bedienpanel
  • Bedienerfreundliche Folientastatur
  • Gut ablesbares digitales Drehzahldisplay
  • Übersichtlich
  • Not-Halt-Schlagschalter

• Kegelrollenlager
  • Hohe Rundlaufgenauigkeit ≤ 0,015 mm in der Pinole gemessen

• Säule
  • Beidseitig um 30 mm versetzbar
  • Bei geschwenktem Kopf, längere Verfahrwege und zentrische Bearbeitung des Werkstückes möglich
  • Rückseite mit Bohrung
  • Leichtes Ölen der Trapezspindel oder Fetten der Kugelumlaufspindeln

• Kreuztisch
  • Massiv
  • Präzise oberflächenbearbeitet
  • Mit T-Nuten
  • Nachstellbare Keilleisten
  • Über 3 Handräder verstellbar
  • Einstellbare Endanschläge

• Y-Achse
  • Vorbereitete Nut für die nachträgliche Montage der Magnetbänder

Die Fräsmaschinen entsprechen der Norm DIN EN 55011: Klasse A

• Stabile Bohr-Fräsmaschine mit elektronisch stufenlos regelbarem Antrieb
• Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
• Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
• EMV-Filterklasse B (Einsatz in Privathaushalten)
• Alle Führungen sind geschliffen und sichtgeschabt (Öltaschen für die Schmierung)
• Präzise verarbeitet
• Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
• Sicherheitselektrik in 24 Volt-Ausführung
• Faltenbalg als Führungsschutz
• Rechts-/Linkslauf
• Bohr-Fräskopf um ± 900 neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
• Maschinenlampe
• Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
• Gut lesbare Drehzahlanzeige und Tiefenanzeige, umschaltbar mm/inch
• Feinvorschub

Zubehör für Optimum Optimill MH 22V

CNC Variante:


Aufnahmedorn:


Weldon Halter


Spannzangenfutter / Spannzangensatz


Anzugsbolzen


Schnellspannbohrfutter


MK 2 direktspannend


Spannzangen


Standelemente


Minimalmengenschmierung

OPTImill MH 22 V VD Anleitung / Ersatzteileliste / Explosionszeichnung zum Download

• OPTImill MH 22 V VD Anleitung zum Download als PDF
• OPTImill MH 22 V VD manual download as PDF
• OPTImill MH 22 V VD Ersatzteile-Liste / Spare Part u. Explosionszeichnung zum Download als PDF
• Ersatzteil-Formular zum Download als PDF
